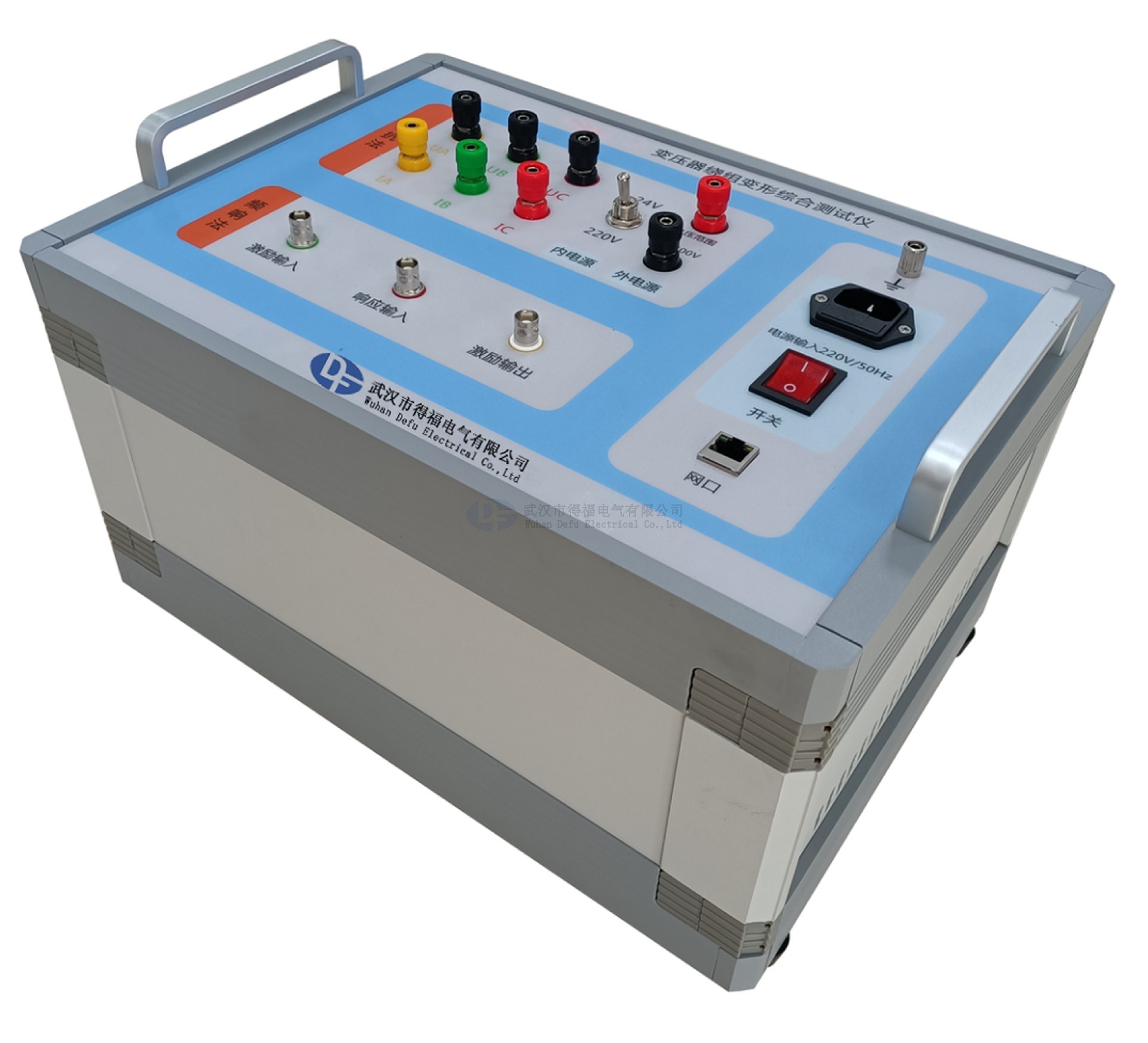

DF-9002变压器绕组变形综合测试仪

一、仪器概述

电力变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化，进而影响并改变变压器原有的频域特征和阻抗特性。

变压器绕组变形综合测试仪结合目前业界公认的内部故障频率响应分析（FRA）方法和低电压短路阻抗测试法来综合分析变压器内部绕组形变情况。仪器集成高精度测量系统，通过专业的测量软件从横向和纵向两个维度分析和对比每相位的绕组幅频响应曲线，短路阻抗值，从而得出变压器绕组是否存在变形故障的结论。

本套变压器绕组变形测试仪由测试主机，笔记本电脑，测试专用线缆夹具组成。具有测量精度高，结构紧凑，操作简单，快速提取结论等优点，用户对照使用说明书或经过短期培训即可自行操作使用。

二、主要技术指标

1） 扫频特性

频率范围：1KHz~2MHz（频率精确度0.005%）

输出阻抗：50Ω

输出幅值：20Vpp（最大），输出幅度软件自动调节

扫频方式：采用线性分布的扫频检测方式, 等间隔（可选间隔：0.5kHz/1kHz/2kHz，默认1kHz）

2） 信号检测

检测范围：-100dB~20dB

检测精确度：-60dB~+20dB的范围内检测精确度±1dB

                    -80dB~ -60dB的范围内检测精确度±3dB

3） 数据显示

显示图谱：幅频/差异曲线/差异彩虹条

频率范围：1KHz~2MHz（可选）

数据对比：待分析数据以指纹数据作为参照对比

4） 阻抗匹配

信号检测端输入阻抗：1MΩ

5） 选频滤波特性

数字滤波器选频带宽为测量频率的0.5%

6） 三相电误接保护

   当错误接入三相电，仪器自动告警提醒

7） 电源

交流220V，50Hz

8）  适用环境

温度：-10℃～45℃    湿度：<90%，无凝露
