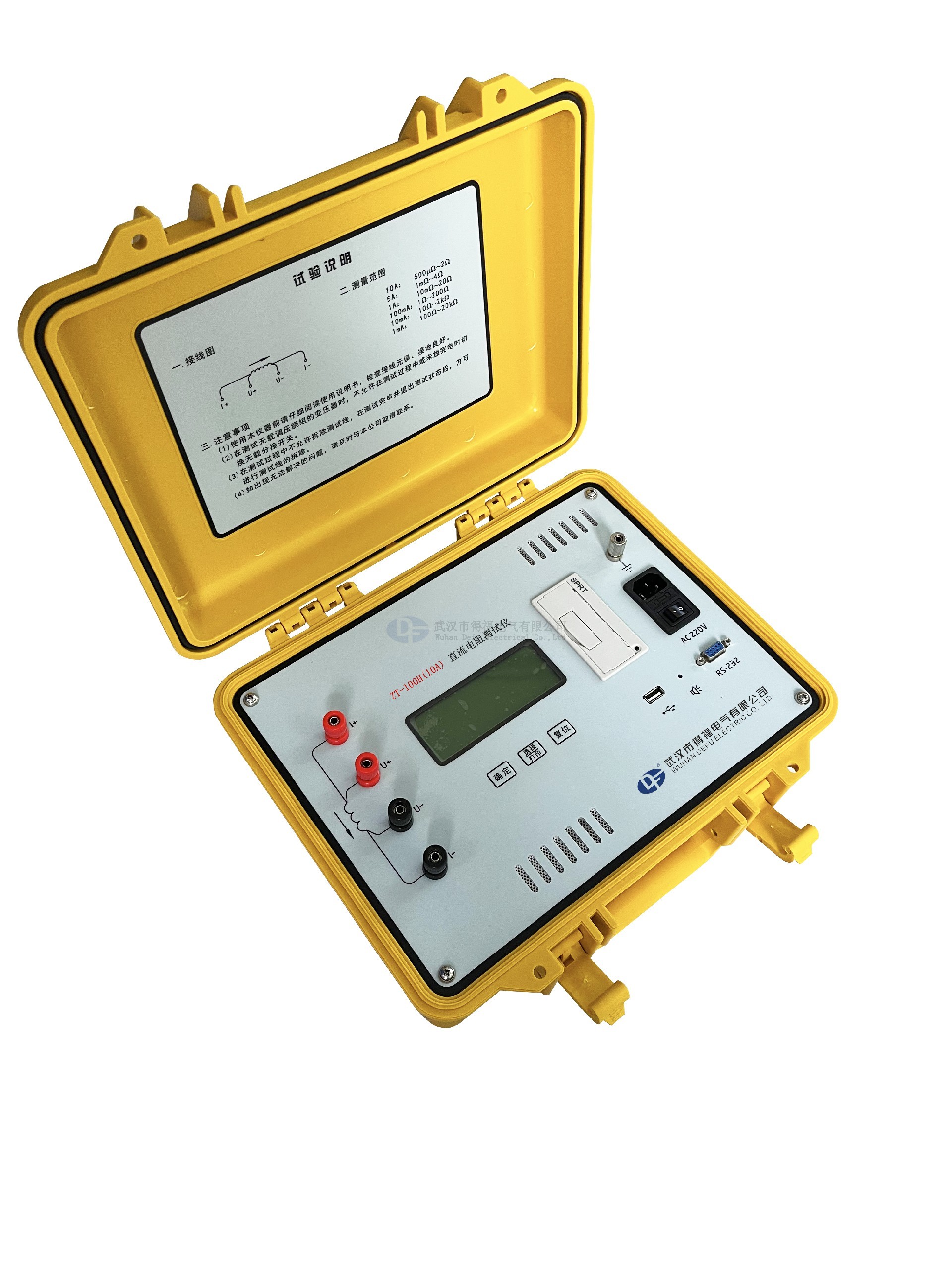

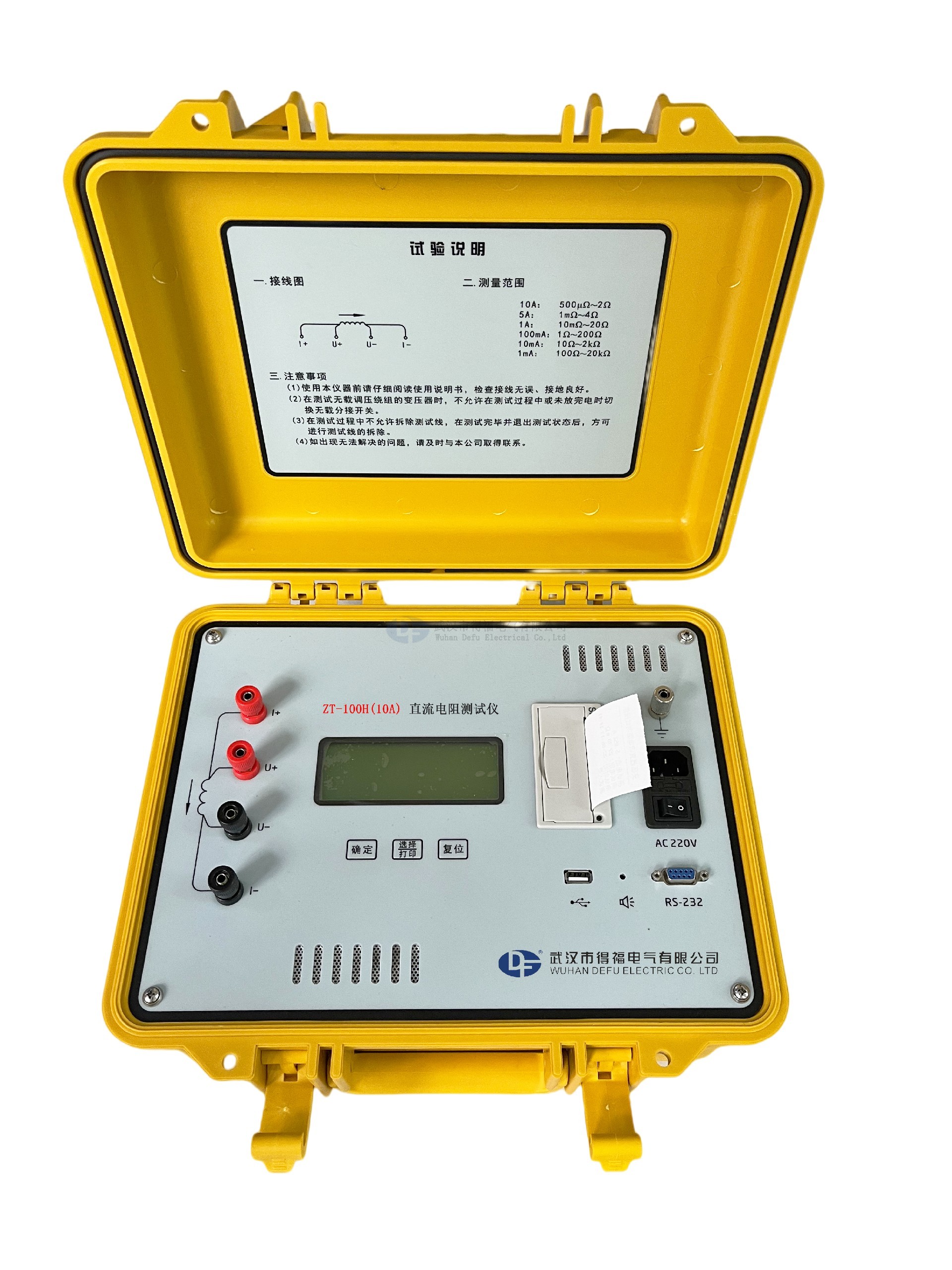

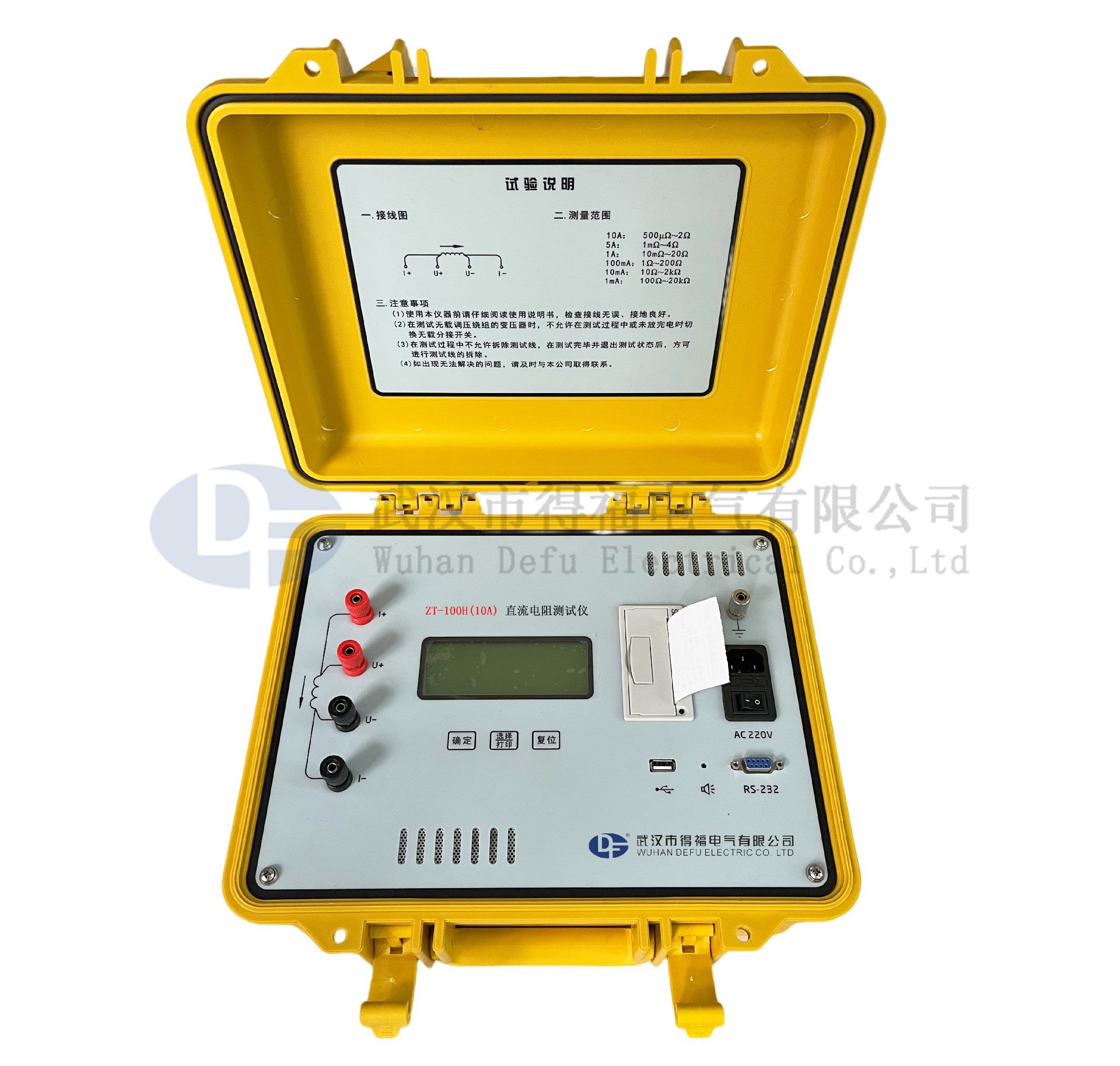

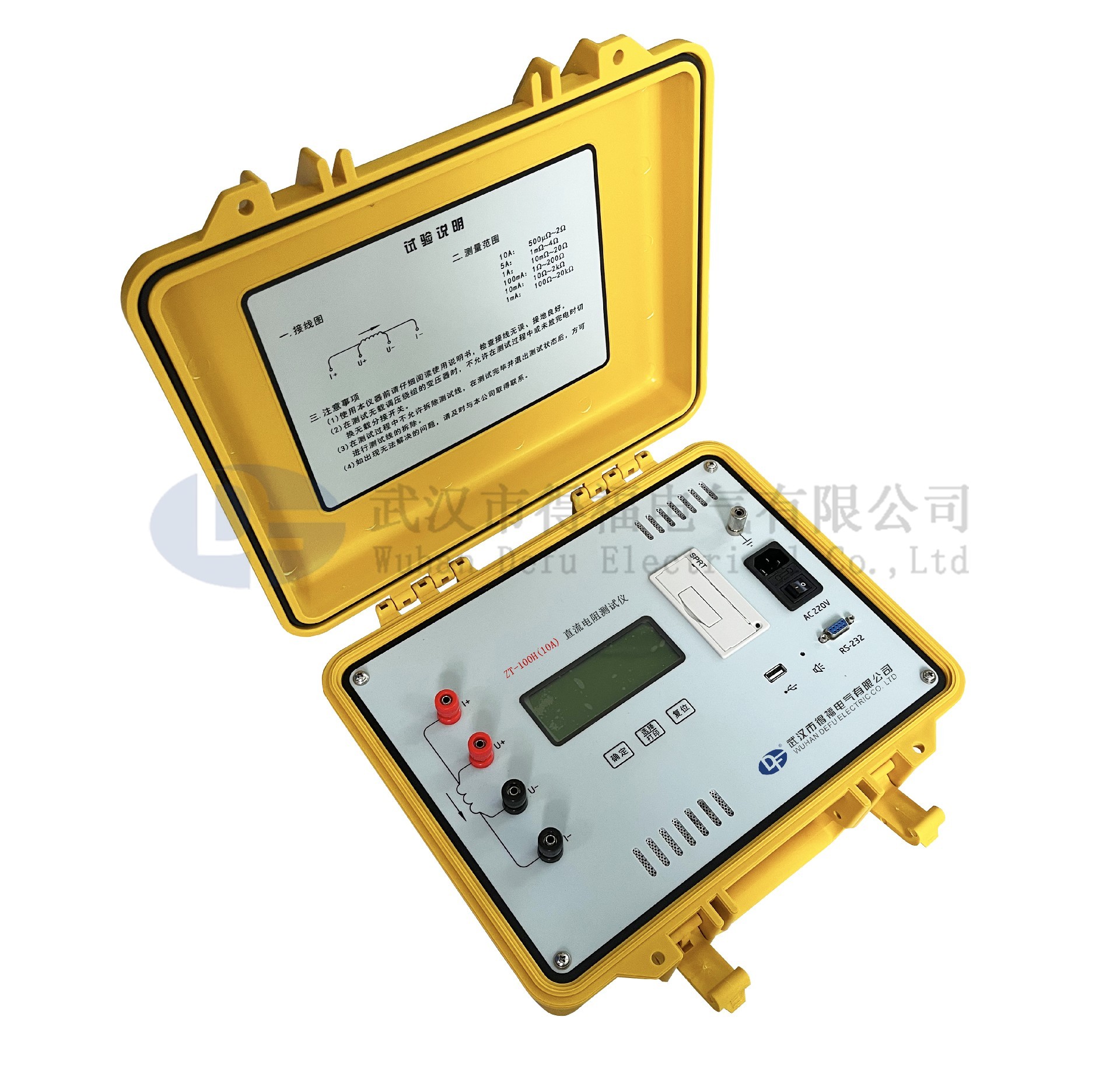

ZT-100H(10A)直流电阻测试仪

一、产品概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

变压器直流电阻测试仪是将高精度恒流电源与直流电阻测试集成为一体的新型仪器，极大缩小了仪器的体积与重量，扩大了测量范围。该仪器采用高性能微控制器进行控制，自动完成稳流判断、数据采集处理和阻值显示，能够快速准确完成变压器、互感器、发电机、电动机和线路等直流电阻的快速测量，是发供电单位、变压器制造行业及大中型用电企业的理想测试产品。

二、功能特点

l 输出电流大、测量范围宽、体积小、重量轻，操作简单；

l 测试速度快、测量精度高、复测性好、抗干扰能力强；

l 具有完善的保护电路和放电报警功能，减少误操作，可靠性强；

l 采用高性能微控制器，自动完成稳流判断、数据采集和阻值显示；

l 采用192*64大屏幕液晶显示，室外显示清晰可见；

l 内置大容量非易失性存储器，可存储500组测量数据；

l 内置USB控制器支持U盘存储，可存储10000组测量数据；

l 内置高精度实时时钟功能：可进行日期及时间校准。

三、技术参数

输出电流   10A、5A、1A、100mA、10mA、1mA

测量范围   10A：  500μΩ～2Ω

5A：   1mΩ～4Ω

1A：   10mΩ～20Ω

100mA：1Ω～200Ω

10mA： 10Ω～2kΩ

1mA：  100Ω～20kΩ

分 辨 率   0.1μΩ

测量精度   ±(0.2%读数+2字)

外形尺寸   345mm×295mm×175mm

仪器重量   5kg

四、使用条件

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz
