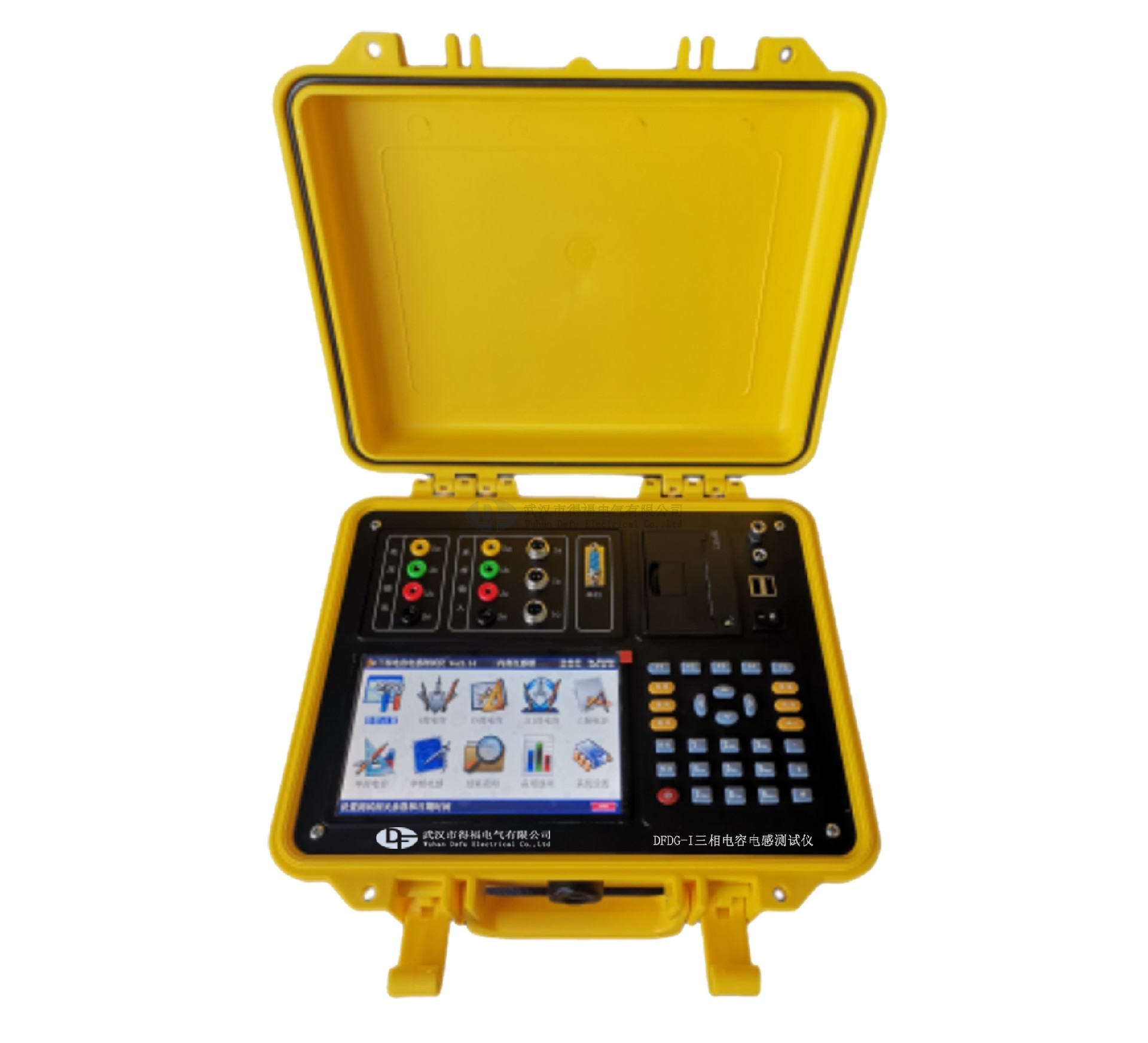

DFDG-I 三相电容电感测试仪

一、功能特点

1、内部自带电池，自动数字合成产生三相大功率测试电源，不用外接电源即可使用；

2、仪器可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容；

3、可三相同测或同时测量三只并联电容器；

4、仪器可以测量各种电抗器的电感量；

5、仪器可以测量工频电流的幅值以及电流中2－32次的谐波含量；

6、仪器可显示出在测量电容器或电抗器的过程中测量的电压、电流、功率、相位角、阻抗等数据，以便更好的分析问题所在；

7、仪器具备两种电流取样方式：无钳表测量（精度高，首选测量方式）和有钳表测量（仪器配备了一只口径50mm的钳表，用于测量并联接线的电容组其中任意一只电容器的容值和电容量）。

8、仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

9、仪器采用800×480大屏幕高亮度真彩色液晶显示屏，在阳光下也可清晰显示；

10、图形化菜单、全中文的操作提示，界面友好、操作简便；

11、导电硅胶触摸按键使操作更简便，按键寿命更长。

12、仪器内置大容量非易失性存储器：可存储200组测量数据；

13、仪器内置高精度实时时钟功能：可进行日期及时间校准；

14、仪器自带高速微型热敏打印机：用户可随时将测试的数据通过微型打印机将结果打印出来；

二、技术指标

1、 输出电压：0－12V，自动调节

2、 测量范围：电容：1uF－4000uF

       电感： 0.1mH－20H

       电阻：50mΩ－20kΩ

       电流：50mA－10A

       电压:  0－12V

       电容量范围：0～20,000 kvar

3、 测量精度：电容：±(1%+2字)

       电感：±(1%+2字)

       电流：±(0.5%+2字)内置

       电压：±(0.5%+2字)

       电容量：±(1%+2字)

4、 分 辨 率：电压：0.1mV

       电流：0.1mA

       电容：0.01uF

       电感：0. 01mH

5、 外形尺寸   320×240×130mm3

6、 仪器重量   4kg

7、 工作温度：-15℃~ +45℃

8、 充电电源：交流160V~260V

9、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

                 ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
