变频串联谐振试验装置输出容量大、试验电压高,电缆、发电机绝缘耐压试验的最佳选择;安全可靠,当试品被击穿后仅仅使系统失谐,电压迅速下降,从而使放电不致于对测试系统造成损害。变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

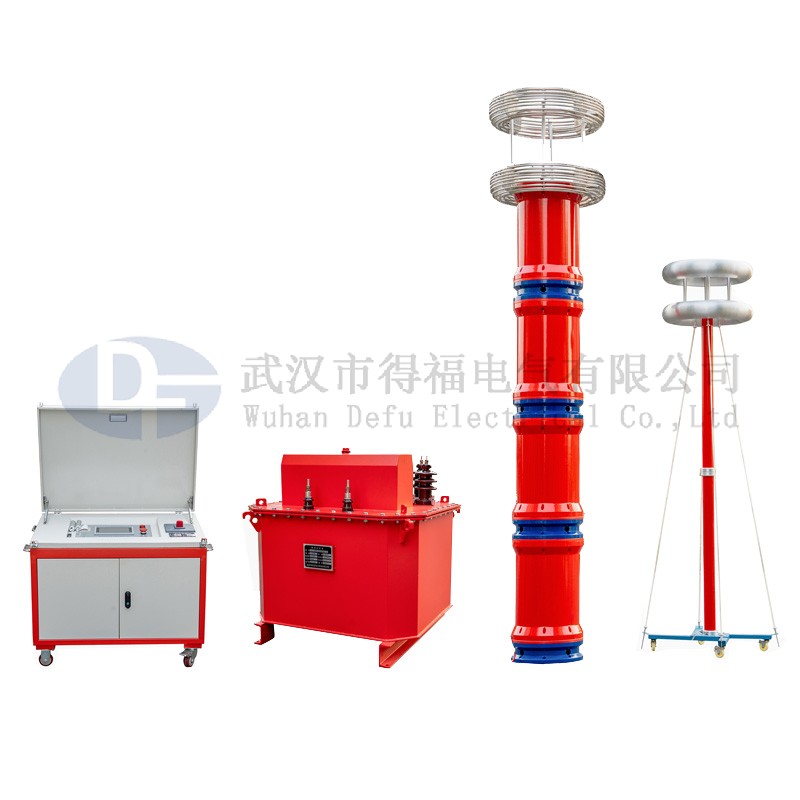

启赴电力专业研发QFBP-2000kVA/400kV变频串联谐振试验装置(30~300Hz)的品质因素高达90,输出高压波形畸变率低,测试结论更可靠,更符合电力设备交流耐压试验的国家标准规定与要求。
QFBP变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验,电力变压器感应耐压试验。
QFBP-2000kVA/400kV变频串联谐振试验装置广泛适用于三级承装(修、试)电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业对大容量、高电压电容性试品进行交流耐压试验。
功率电源电压 | AC 380V±10%、50Hz |
仪器工作电源 | AC 220V±10%、50Hz |
谐振输出容量 | 0~2000kVA |
谐振试验电压 | 0~400kV |
最大被试品电流 | 5A |
输出频率范围 | 30~300Hz |
频率调节灵敏度 | 0.1Hz |
不稳定度 | ≤0.05% |
输出电压波形 | 正弦波 |
波形畸变率 | <1% |
测量精度 | <1级 |
系统噪声 | ≤60db |
保护响应时间 | 1μs |
品质因数 | 30~90 |
工作时间 | 满功率输出下,连续工作时间60min |
环境温度 | -15℃~50℃ |
相对湿度 | <90RH%,无凝露状况 |
海拔高度 | ≤3500m |
注:
1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,讲追究法律责任。
2.了解更多启赴产品信息请进入 产品中心 。服务热线:18827404049
● 参数设置:可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
● 试验模式:手动试验模式、自动试验模式。
● 手动试验模式:具备升压、调谐(含手动、自动)、降压(手控自动)功能等。
● 自动试验模式:进入试验状态后,自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
● 保护功能及其信息提示:具备高压过压、低压过流保护,以及失谐保护、零位、放电保护等多重保护功能。
● 数据存储功能:试验结果保存、回查等。
● 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,可将参数保存在存储器中,该存储器为非易失存储器,可保存200次试验记录。
● 数据查询:可将已保存的试验结果数据显示到屏幕上。
● 自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1%。
● 调频范围设定:调频范围可设为20~300Hz。
● 过压保护功能:软件过压保护值,丰富的高压过压保护功能,更具安全性,有效保护人身、设备及试品的安全。
● 过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置。
● 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿
● 断电保护:试验电源断电后,装置能快速保护。
