FRC系列交直流分压器

一、 概述

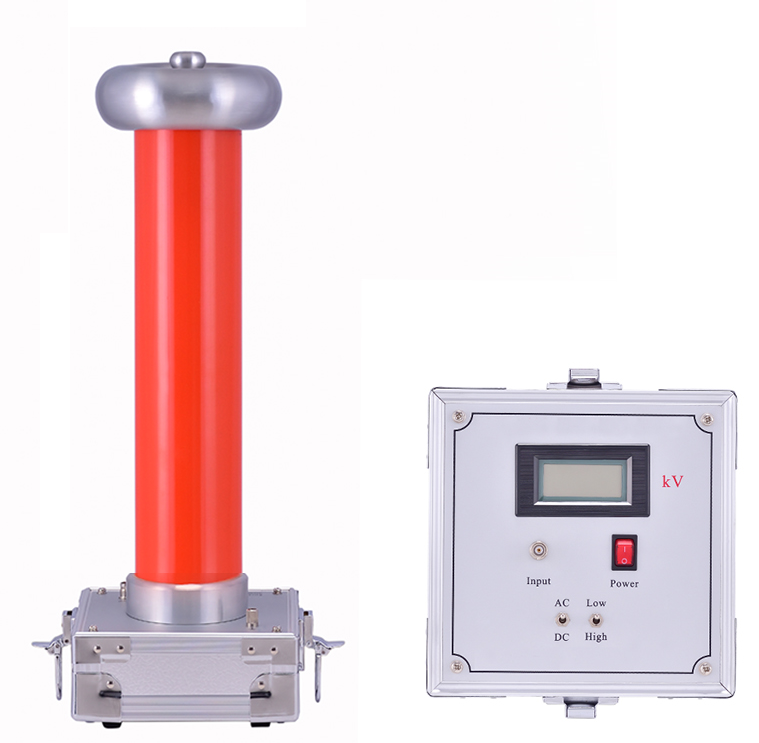

本系列交直流高压测量装置（又称分压器），是现场测量用的专用仪器仪表。既可测量直流高压，又可测量交流高压。整个设备由分压器和测量仪表两部分组成。
分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

二、 主要技术指标
1．准确度及高压阻抗

电压等级		AC/DC50kV	AC/DC100kV	AC/DC150V	AC/DC300kV
分压比		1000：1	1000：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	600MΩ	1200MΩ
准确度	直流值	1．0级	1．0级	1．0级	1．0级
	交流值	1．5级	1．5级	1．5级	1．5级

2．工作环境
温度：0~40℃
湿度：≤85%RH
3．体积、重量

电压等级	AC/DC50kV	AC/DC100kV	AC/DC150kV	AC/DC300kV
体积（mm3）	220×220×600	220×220×800	220×220×1100	220×220×2100
重量(kg)	约10	约15	约25	约36


三、 使用说明
1．打开铝合金箱上盖，握住均压球逆时针旋转，拧下均压球、取出分压筒、专用数字测量仪表及专用电缆线。再将均压球拧在分压筒上，放在所需位置。
2．在分压器底座“地线”接线柱上牢固地接上地线。
3．将被测高压引线与分压器顶端均压球牢固连接。
4．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。
5．根据所需测量的高压，选择测量仪表所掷位置。（交流200V档或直流200V档）
6．加载高压并记录数据。
7．降压一段时间后，直到测量仪表显示为零时，方可拆除实验线路。

分压器连接示意图

四、 注意事项
1．本设备使用时周围不得有任何杂物，以免影响测量精度。
2．严格注意保持操作距离，确保操作安全。
3．检查各部位联接可靠，特别是地线的牢固联接。
4．测量完毕后直至仪表测量显示为零方可进入现场。
5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。

五、 配件清单
1． 分压器 1台
2． 测量仪表 1块
3． 铝合金机箱 1个
4． 连接电缆线             1根
5． 使用说明书             1份
6． 产品合格证/保修卡       1份

六、 售后服务
本公司产品保修一年，三年维修，一年内产品质量出现问题，请及时与我公司联系，公司负责免费维修，超过一年，按成本收取少量费用。
