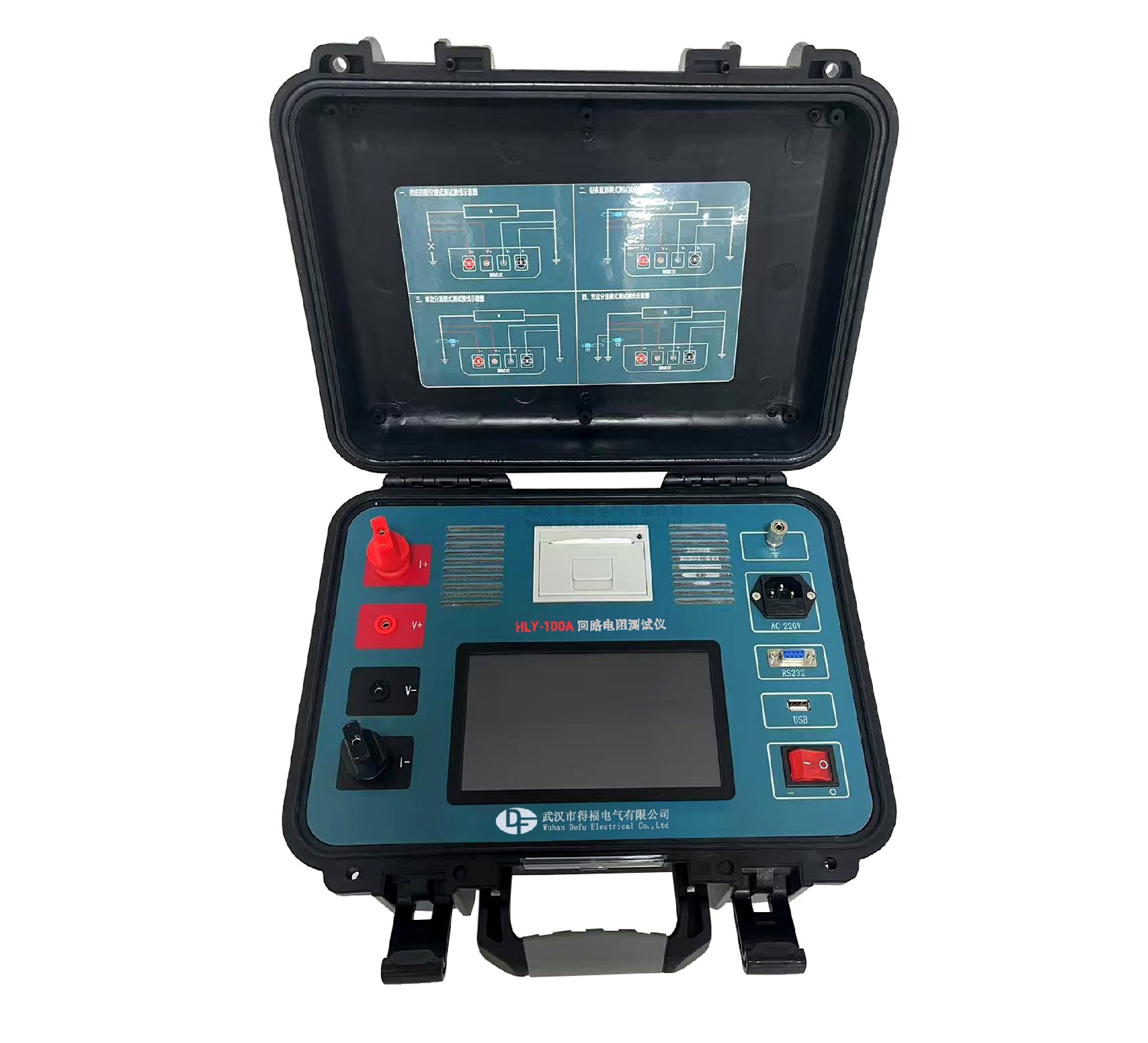

HLY- 100A 回路电阻测试仪

一、概述

该仪器是根据中华人民共和国最新电力执行标准DL/T845.4- 2019有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该测试装置适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其他需要大电流、微电阻测量的场合。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

该仪器支持传统回路电阻测试。传统回阻模式需要拆解被测开关两侧接地排的其中一侧，以避免地网分流的影响。

二、主要特点

l 采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。

l 整机由高速芯片控制，自动化程度高，操作简单。

l 输出电流最大可达100A，测试速度快，测量精度高。

l 保护功能齐全，具有过流、短路、过热保护功能。

l 内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。

l 内置高精度时钟，实时显示时间。

l 具有U盘存储功能。

l 配备内置热敏打印机，用户可以通过打印按键自行打印测量结果，历史测试数据也可用打印机打印。

l 集成了RS232接口和蓝牙，方便数据上传和远程操控。

三、技术指标

测试电流：50A/100A。

量程： 0μΩ～80mΩ（50A）；

0μΩ～40mΩ（100A）。

最小分辨率：0.01μΩ。

测量时间：快速/10s/30s/60s/持续。

测量精度：±(示值×0.5%+0.2μΩ)。

工作电压：AC220V±10％。

使用温度：-20℃～40℃。

相对湿度：≤80%RH，不结露。

尺寸：36*29*16cm。

重量：6.2KG。
