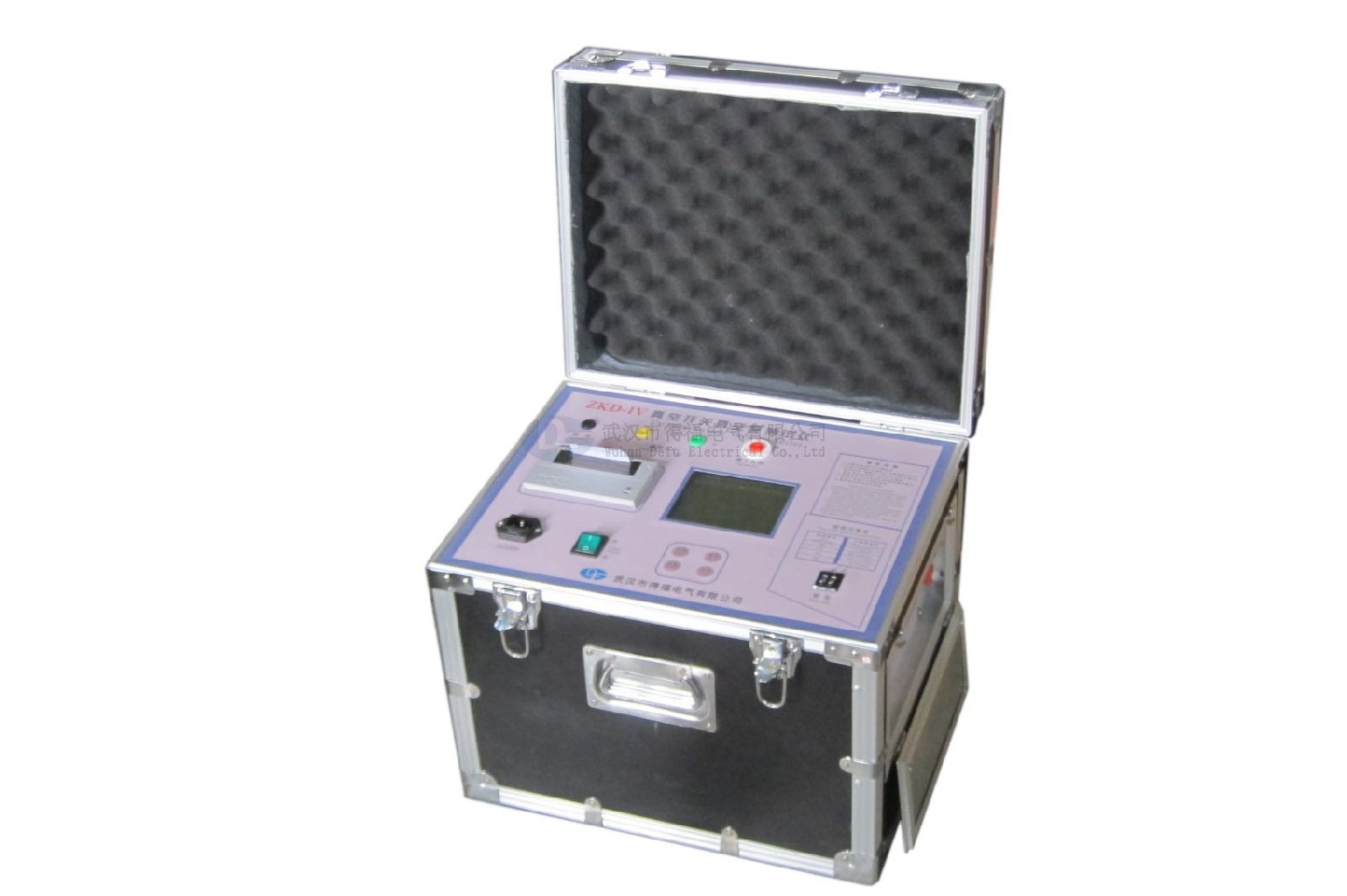

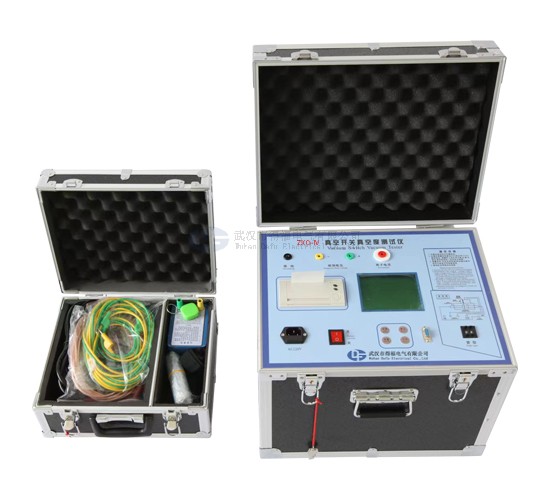

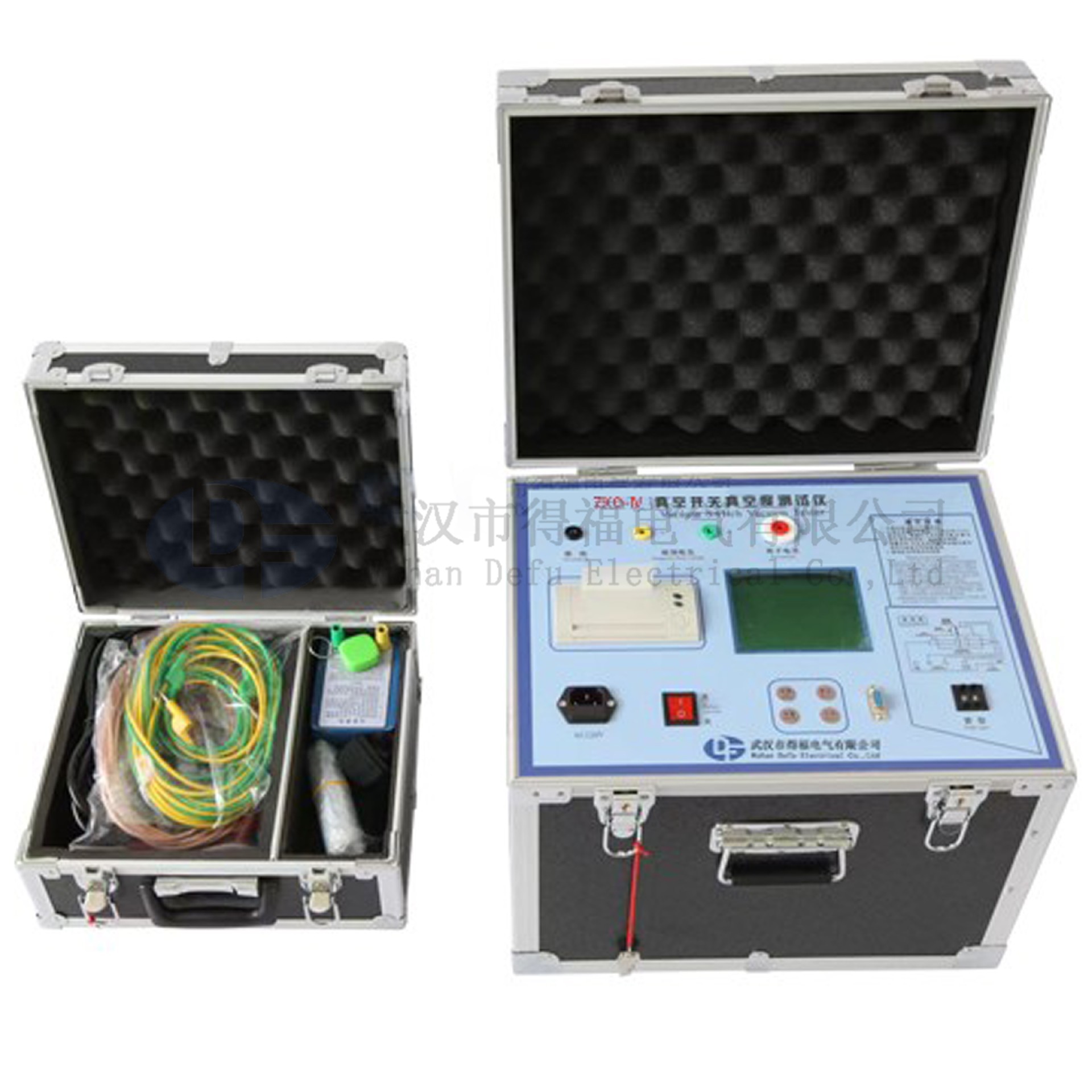

ZKD-IV真空开关真空度测试仪

一、概述

ZKD-Ⅳ型真空开关真空度测试仪是我公司在 ZKD-Ⅲ型的基础上根据现场用户的反映改进的最新一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。

真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10^-2----10^-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。

ZKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10^-5Pa。本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

二、技术指标

1、检测对象：各种型号真空开关管。

2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。

3、适用范围：本仪器为一机多用型，可测多种型号真空开关。

4、检测范围：10^-5—10^-1 Pa

5、测量精度：

                       10^-5—10^-4 Pa ，  5%

                       10^-4—10^-3 Pa ，  5%

                       10^-3—10^-2 Pa ，  5%

                       10^-2—10^-1 Pa ，  5%

6、磁场电压：1700V、850V

7、脉冲电场高压：30KV、15KV

8、测试真空度时开关管开距：正常使用开距。

9、使用环境： -20℃~40℃

10、主机重量：21kg

11、外形尺寸：410×320×360(mm)

12．采样器：磁控线圈
