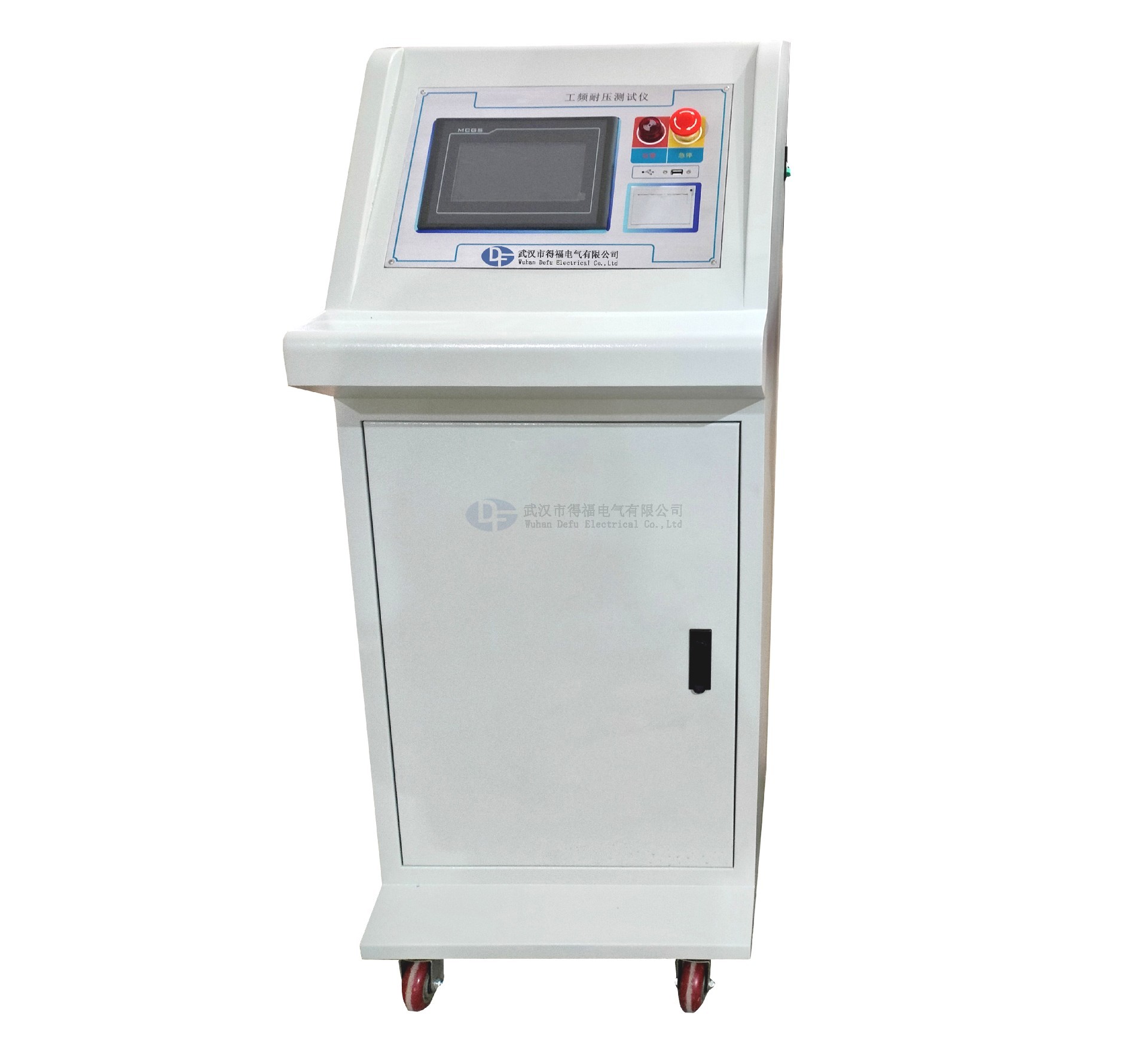

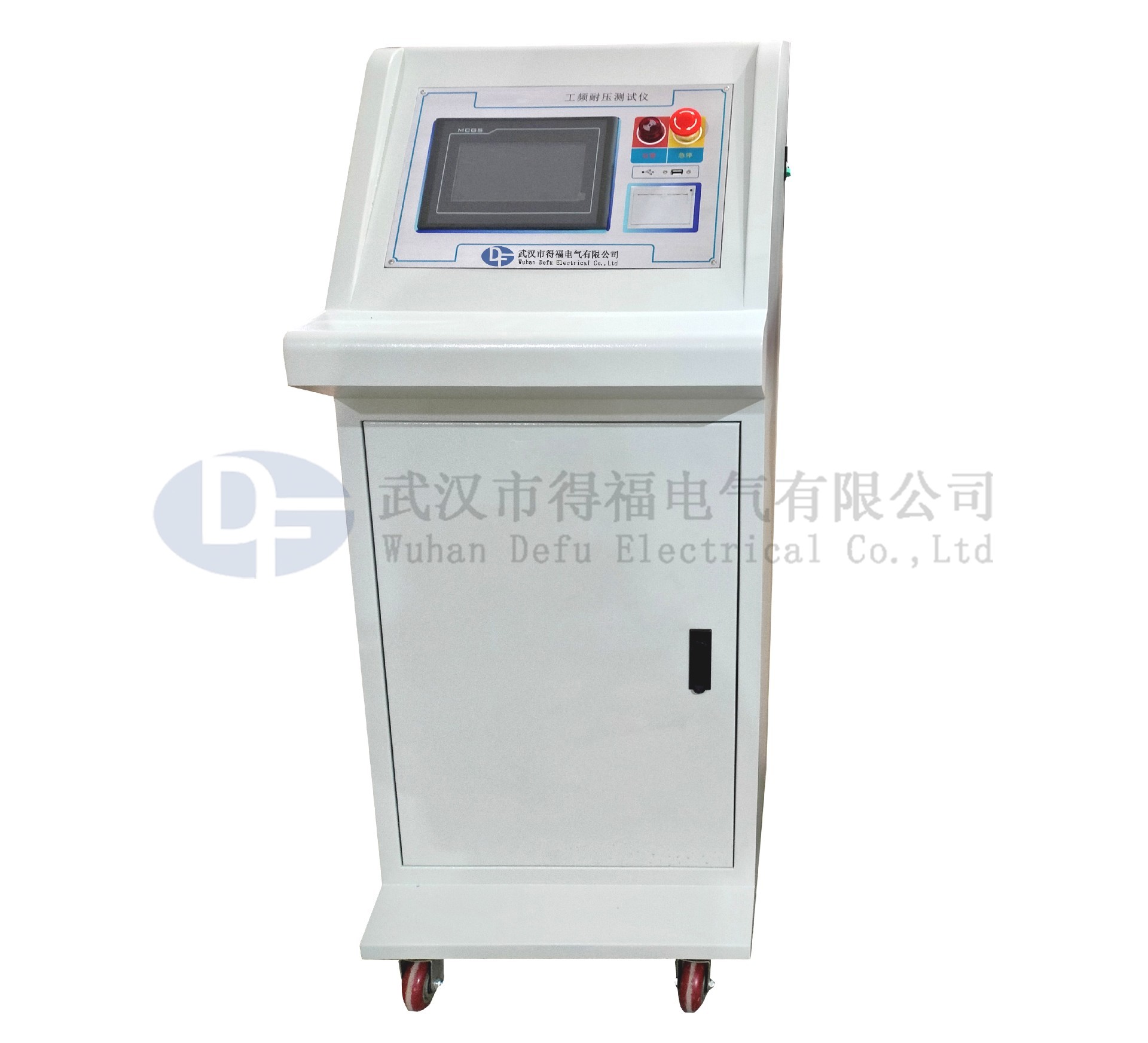

30kVA智能控制台

1、产品简介

智能操作平台是依据最新国家行业试验标准设计的试验设备，安全可靠、功能强大、使用便捷、维护简便。主要用于对各类电器产品、电气元件、绝缘材料等在规定电压下进行绝缘强度试验，以评定产品绝缘水平、发现被试品绝缘缺陷，并测量其过电压耐受能力。

本系列产品是电力运行相关部门、电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

智能控制台执行标准：DL/T 845.1-2004。采用先进微电子芯片处理技术及触摸屏控制，操作简单直观。所有试验参数设定完毕后，设备可自动完成试验，无需人工干预。

2、产品特点

● 采用 7 英寸高清触摸彩屏（可选 10 英寸），可显示电压、电流、时间、状态信息及提示信息等数据，读数清晰直观；

● 全中文界面，操作简洁明了，适用于多种应用场景；

● 具备自动模式、手动模式；

● 全数字化校准方式，摒弃传统电位器调节，现场使用极为便捷，精度易于控制（本功能设有密码保护）；

● 可通过按键直接设定试验变压器变比（本功能设有密码保护），连接不同电压等级测试仪时应用灵活方便，实现一台控制台 / 控制箱适配多台变压器；

● 具备状态提醒功能，全中文引导式操作，无需说明书即可熟练操作；

● 试验过程中配有声光闪烁提示，时刻提醒操作人员注意安全；

● 具备试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录被试品过流、闪络或击穿时的电压值；

● 试验结果声音报警功能：试验通过或失败时，设备会发出不同报警音，试验人员可通过报警音直接识别试验结果；

● 暂停功能：自动控制模式下，可在任意点位暂停升压或降压，暂停时间由试验人员灵活控制，便于观察被试品状态（手动控制台 / 控制箱无此功能）；

● 自动计时功能：自动控制模式下，电压自动升至设定值时设备自动开始计时，计时结束后显示试验结果并自动回零（手动控制台 / 控制箱无此功能）；

● 手动控制模式：该模式与传统电动升降压方式类似，通过按键控制升降压，设备自动判断上下限值，并具备过压保护功能；

● 采用软硬件结合抗干扰技术，性能稳定，抗干扰能力强。

3、主要技术参数

● 额定容量：5～30kVA

● 低压额定电流：25～75A

● 低压额定电压：200V/400V

● 电流：100mA

● 高压：50～300kV

● 仪表电压：100V

● 电压传感器测量精度：0.2% FS

● 低压电流传感器测量精度：0.2% FS

● 计时时长：0～9999S（特殊模式可长期工作）

● 供电电源：AC380V，三相四线；50Hz±2Hz

● 使用环境：环境温度 0～50℃，相对湿度≤85% RH

备注：5kVA 及以下容量为箱式结构；5kVA 以上、30kVA 及以下容量为台式结构；30kVA 以上、50kVA 及以下容量为柜式结构；50kVA 以上容量为分体式结构。（也可根据用户需求定制）
