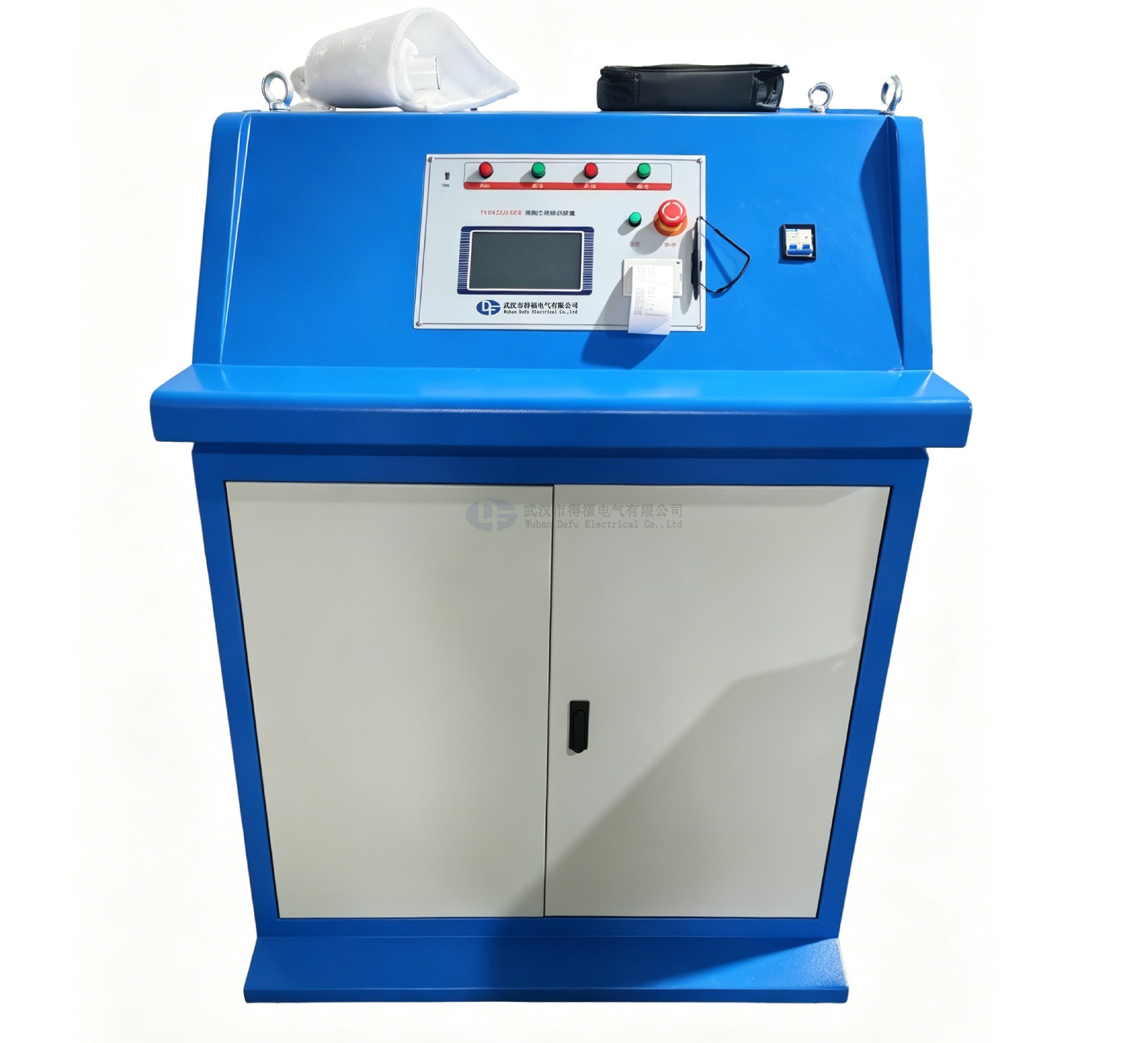

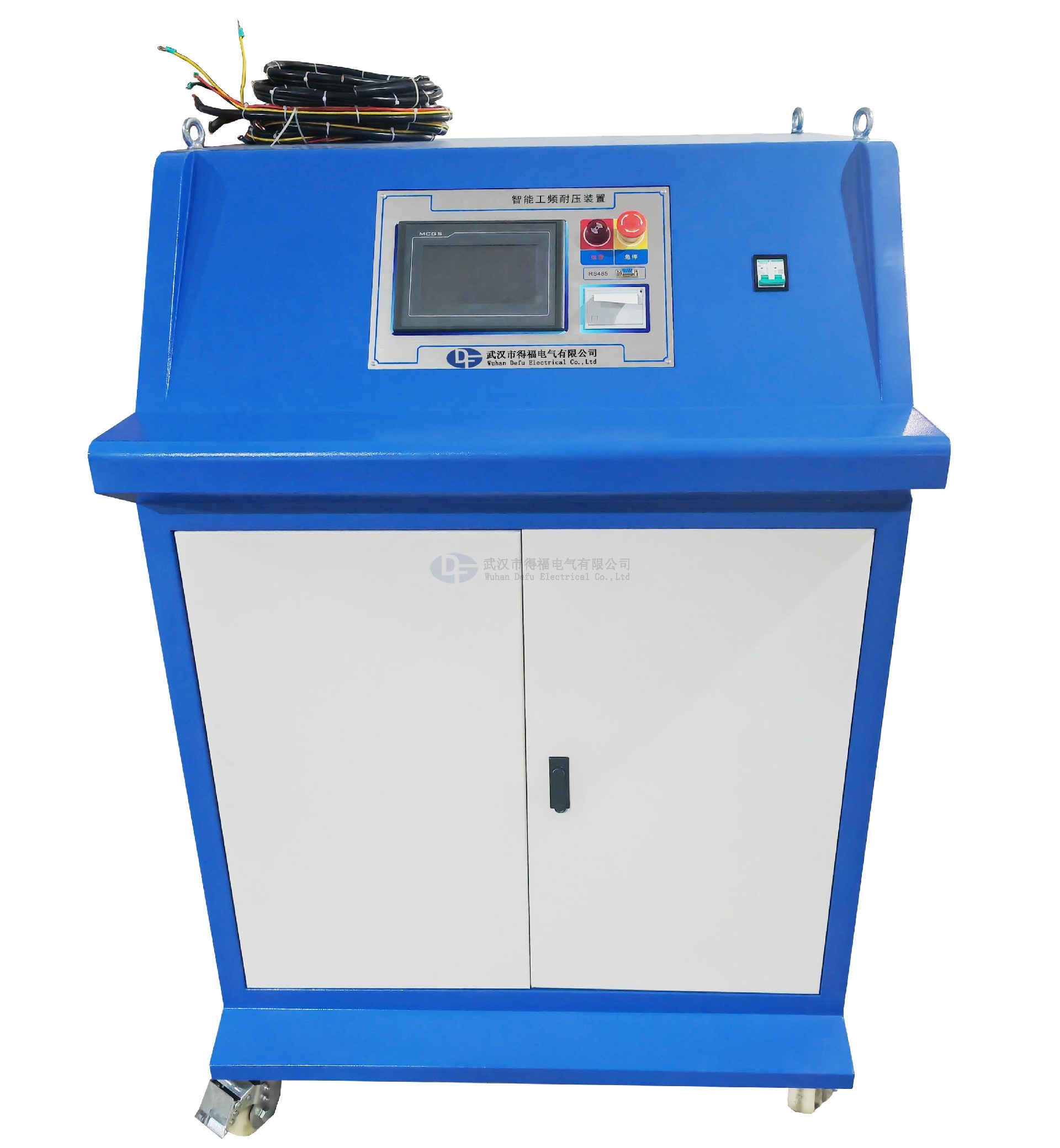

120kVA智能工频耐压装置

1、产品简介

智能操作柜是依据**最新国家行业试验标准**设计的试验设备，安全可靠、功能强大、使用简便、维护简单。主要用于在规定电压下对各类电器产品、电气元件、绝缘材料等进行**绝缘强度试验**，以评定产品绝缘水平、查找被试产品绝缘缺陷并测量其过电压承受能力。 该系列产品是电力运行相关部门、电工电气制造企业、冶金、煤矿、电气化铁路相关部门、科研机构及高等院校等需要耐压试验设备的**首选产品**。 本智能操作柜产品执行标准：**DL/T 845.1-2004**。采用先进的微电子芯片处理技术与触摸屏控制，操作简单清晰。所有试验参数设定完成后，可**自动完成试验**，无需人工干预。

2、产品特点

● 采用7英寸高清触摸彩屏（可选10英寸），可显示电压、电流、时间、状态信息及提示信息等数据，读数清晰、直观； ● 全英文界面，操作简洁明了，适用于多种应用场景； ● 具备**自动模式**与**手动模式**； ● 全数字化校准方式，摒弃传统电位器调节，现场使用极为便捷，精度易于控制（本功能设有密码保护）； ● 可按键直接设定试验变压器变比（本功能设有密码保护），连接不同电压等级测试仪时应用灵活，一台控制台/控制箱可适配多台变压器； ● 具备状态提醒功能，全英文引导式操作，无需说明书即可熟练操作； ● 试验过程中配有声光闪烁提示，时刻提醒操作人员注意安全； ● 具备试验结果显示功能，可**自动判断试验合格/不合格**，并可靠记录被试品过流、闪络或击穿时的电压值； ● 试验结果声光报警功能：试验合格与不合格时设备发出不同报警音，试验人员可通过报警音直接判别结果； ● 暂停功能：自动控制模式下，可在任意点位暂停升压或降压，暂停时间由试验人员灵活控制，便于观察被试品状态（手动控制台/控制箱无此功能）； ● 自动计时功能：自动控制模式下，电压自动升至设定值时设备自动开始计时，计时结束后显示试验结果并自动回零（手动控制台/控制箱无此功能）； ● 手动控制模式：与传统电动升降压方式类似，通过按键控制升降压，设备自动判断上下限，并具备过压保护； ● 采用软硬件结合抗干扰技术，性能稳定，抗干扰能力强。

3、主要技术参数

● 额定容量：120kVA ● 低压额定电压：400V ● 高压电压：25kV ● 仪表电压：100V ● 电压传感器测量精度：0.2% FS ● 低压电流传感器测量精度：0.2% FS ● 计时时长：0～9999S ● 供电电源：AC380V，三相四线；50Hz±2Hz ● 使用环境：环境温度0～50℃，相对湿度≤85%RH
