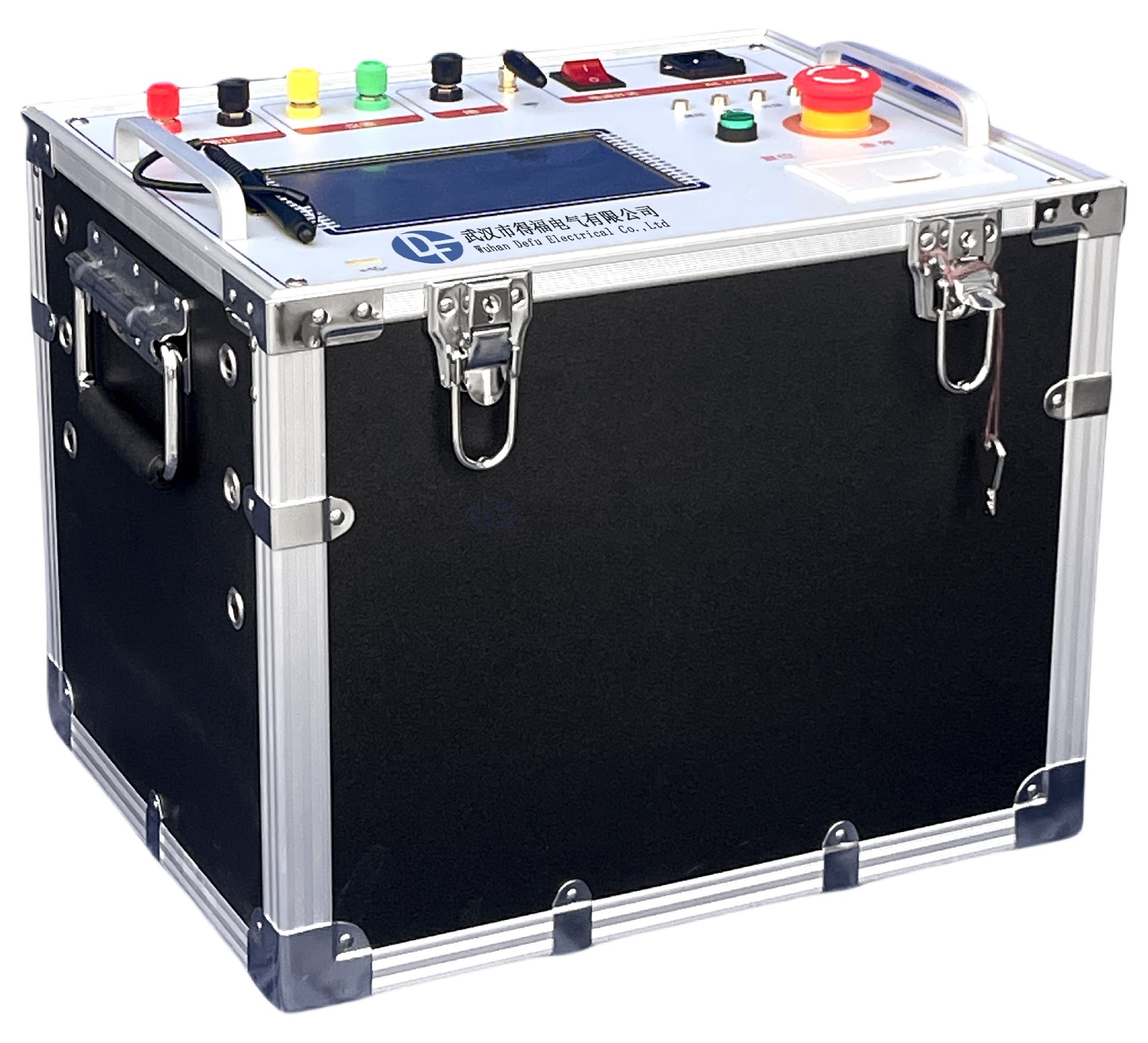

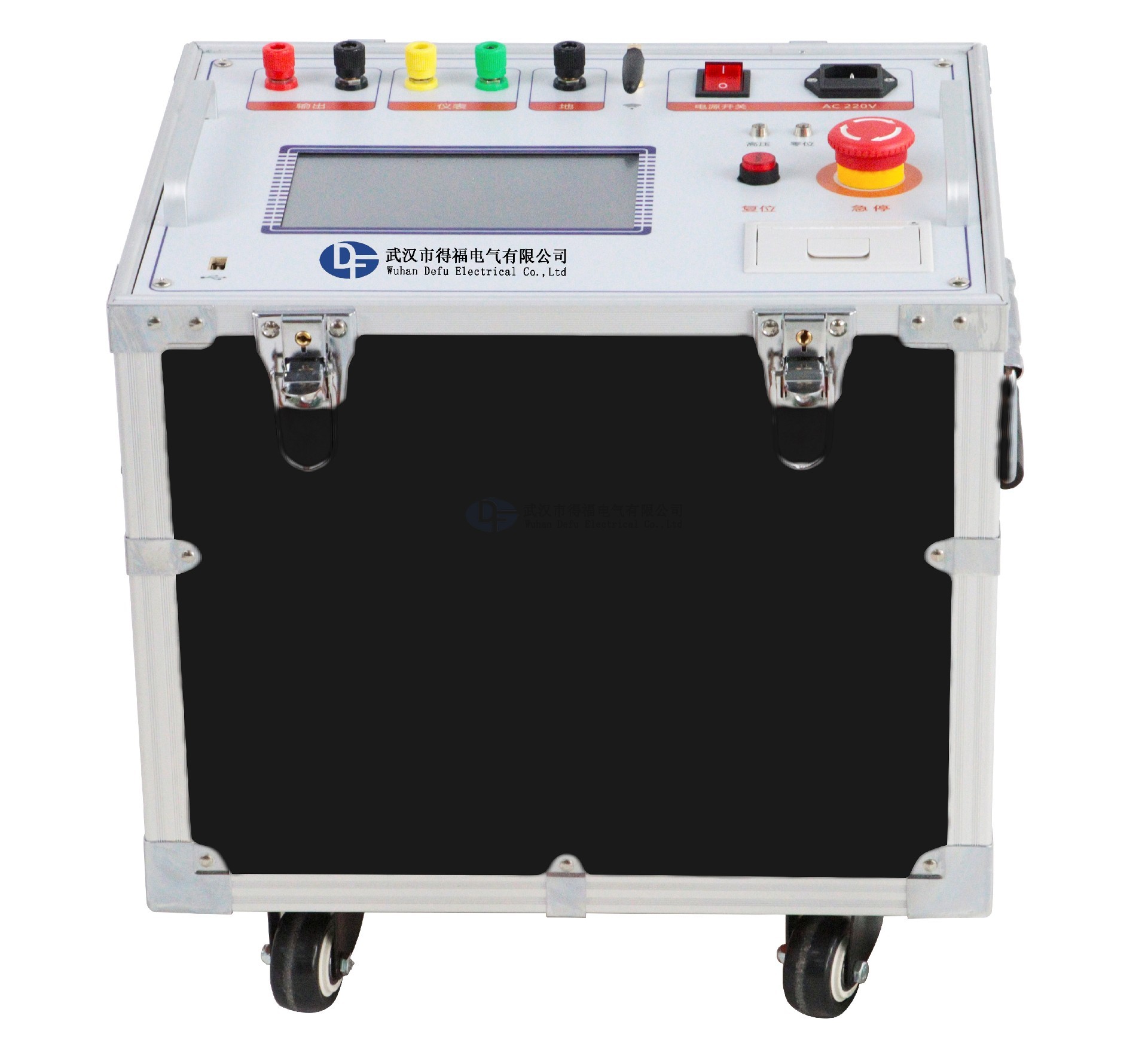

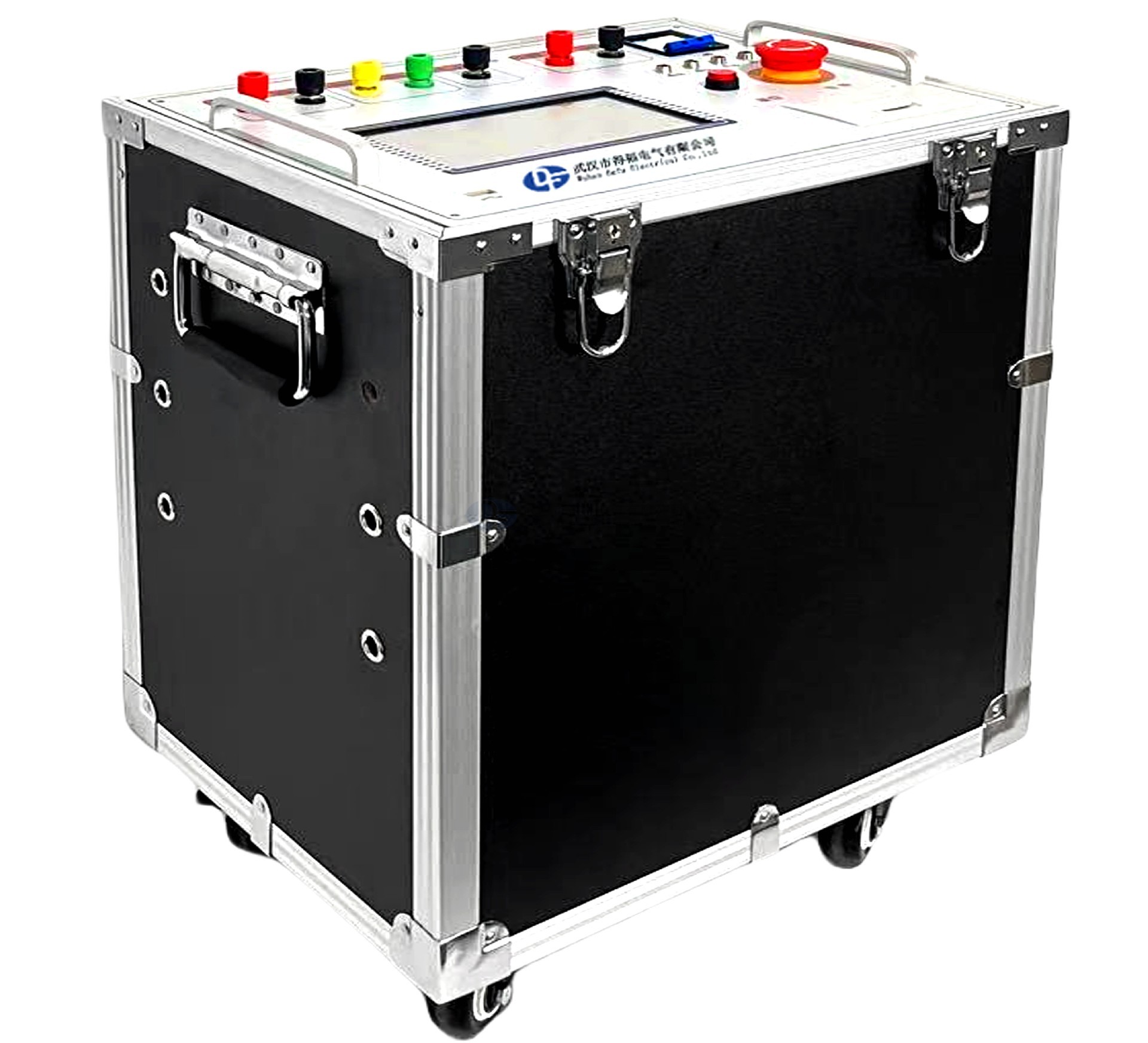

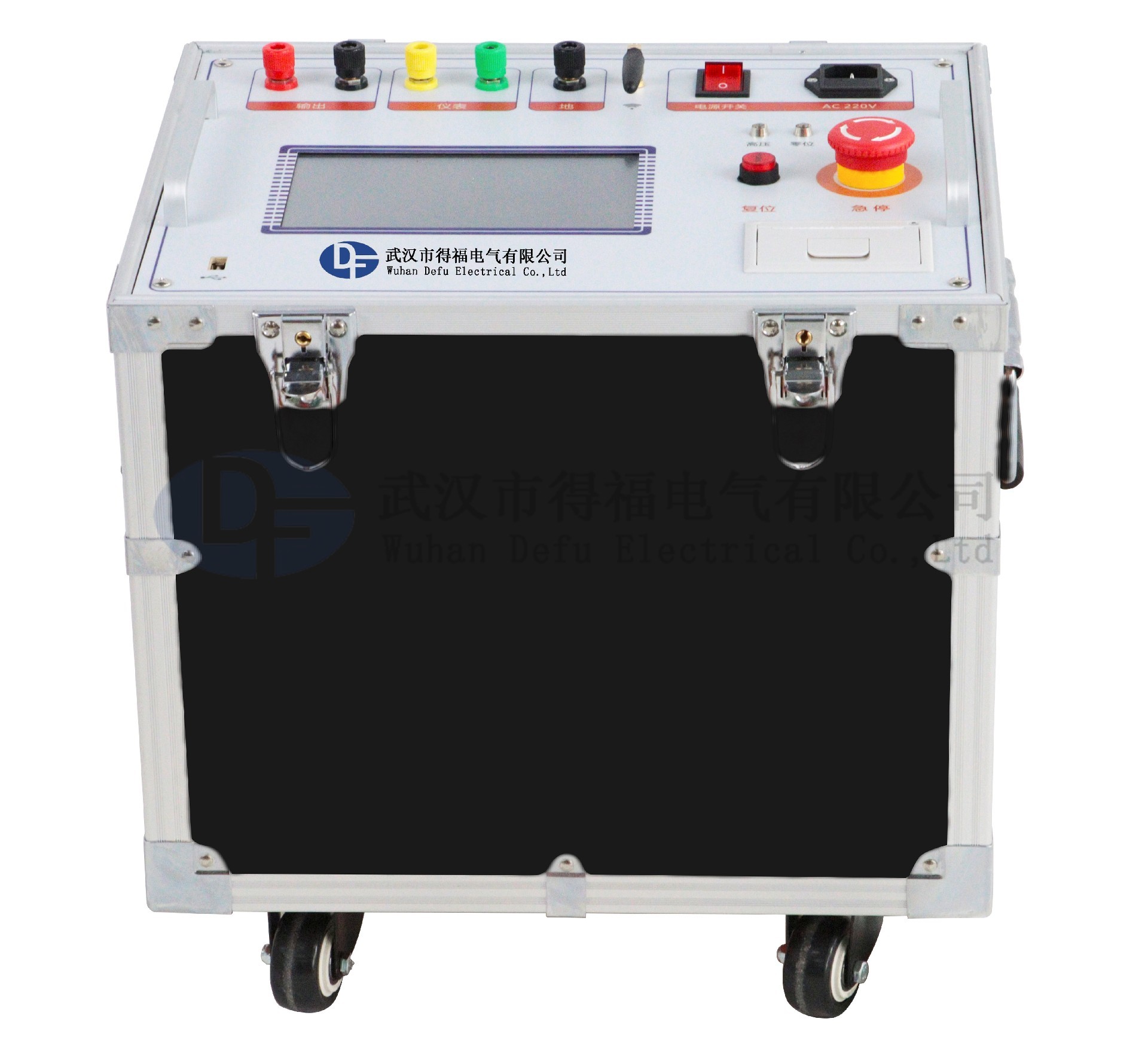

5kVA工频耐压控制箱(自动)

一、概述

本全自动变压器控制箱是我公司根据《GB/T16927.1-2011 高电压试验技术》其中工频耐压的定义生产的试验专用配套设备，该设备主要由嵌入式控制电路、调压器组成，具有智能化、集成化、小型化、使用便捷、性能优越、安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电公司、技术监督部门、大型工厂、冶金、发电厂、铁路等需要开展器工频耐压的的必需设备。

二、主要功能

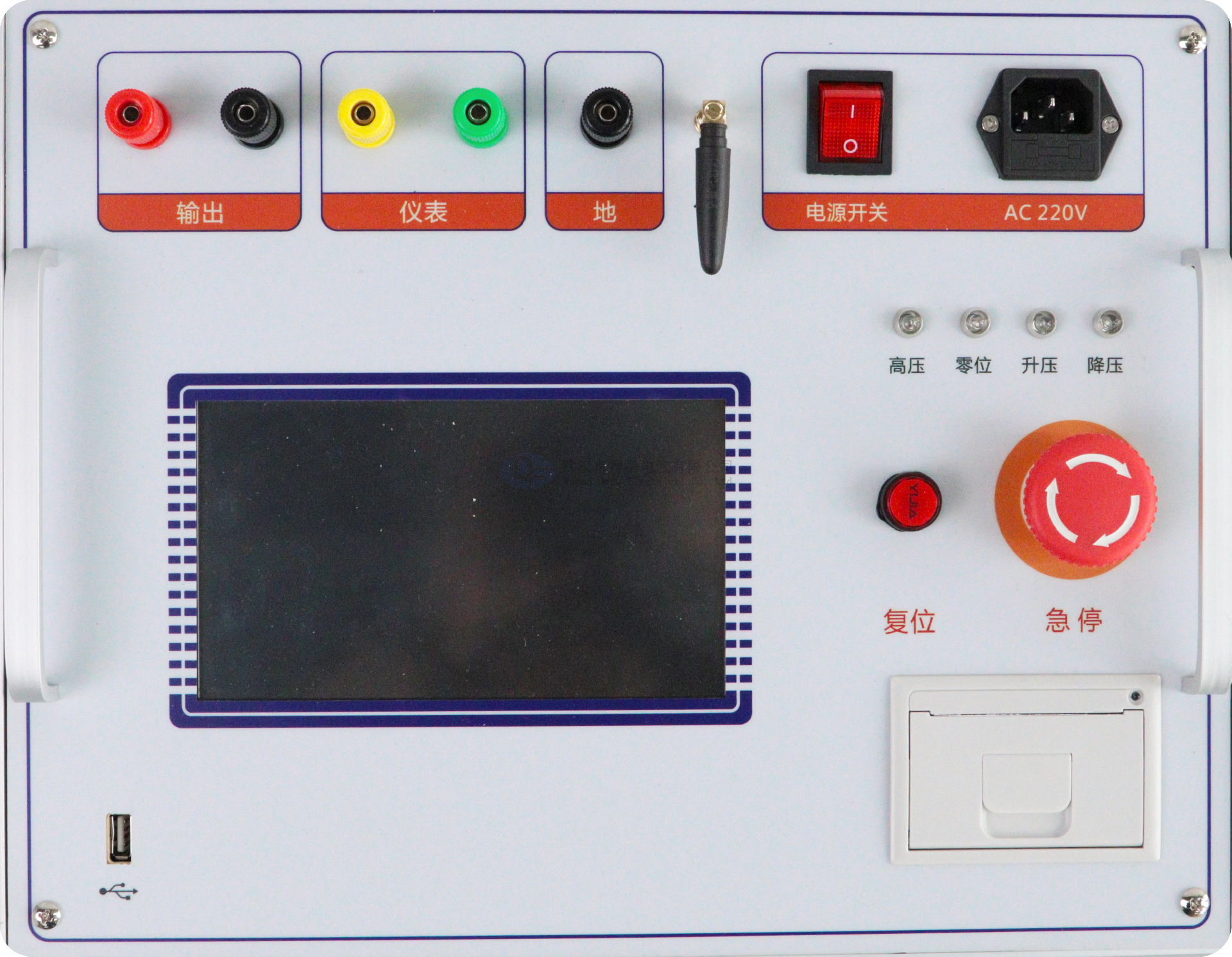

a) 电压、电流、时间、状态信息及提示信息等数据7寸大屏液晶显示，读数清晰、直观；

b) 全中文界面，操作简单明了，可适应多种应用场合；

c) 触摸式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

d) 四种工作模式：本地手动、本地自动、远程手动、远程自动。根据实际情况可以自由选择；

e) 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；

f) 按键直接设定试验变压器变比，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台可与多台变压器相互配套使用；

g) 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

h) 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

i) 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

j) 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

k) 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

l) 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

m) 手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位；

n) 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

o) 升压速度可以设置，默认1kV/S；

p) 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

三、技术参数

a) 额定容量：5kVA

b) 输入电压:0-220V

c) 变    比:500:1（根据升压变压器自行设置）

d) 输出电压:0-250V

e) 测量电压:0-100V（仪表端电压）

f) 电压测量精度：1.0 ％FS ±3 字

g) 电流测量精度：1.0％FS ±3 字

h) 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)

i) 电源电压： AC220V ±10%；50Hz±2 Hz

j) 使用环境：环境温度  0～50 ℃       相对湿度  ≤85%RH
