尊敬的顾客
感谢您使用本公司的产品。在您初次使用设备前,请您详细地阅读本使用说明书,将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的设备可能与使用说明书有少许的差别。如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
由于试验设备均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!
u 慎重保证
本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。
一年内如产品出现缺陷,实行免费维修。三年以上如产品出现缺陷,实行有偿终身维修。如有合同约定或为非标准产品的除外。
u 安全要求
请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险,本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。当设备连线处联机状态时,请勿随意连接或断开测试导线。
产品接地。本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。为了防止电击,接地导体必须与地面相连。在与本产品做联机试验前,应确保本产品已正确接地。
注意所有终端的额定值。为了防止火灾或电击危险,请注意本产品的所有额定值和标记。在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。如盖板或面板已卸下,请勿操作本产品。
使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。产品有电时,请勿触摸裸露的接点和部位。
在有可疑的故障时,请勿操作。如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
-安全术语
警告:警告字句指出可能造成人身伤亡的状况或做法。
版权所有,保留所有权利
本使用说明书所提及的商标与名称,均属于其合法注册公司所有。
本使用说明书受著作权保护,所撰写的内容均为公司所有。
本使用说明书所提及的产品规格或相关信息,未经许可,任何单位或个人不得擅自仿制、复制、修改、传播或出版。
本说明书所提到的产品规格和资讯仅供参考,如有内容更新,恕不另行通知。除非有特殊约定,本说明书仅作为使用指导,
本说明书中所有陈述、信息等均不 构成任何形式的担保。

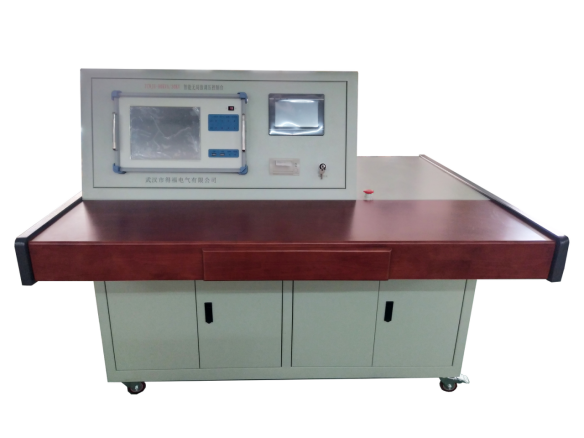

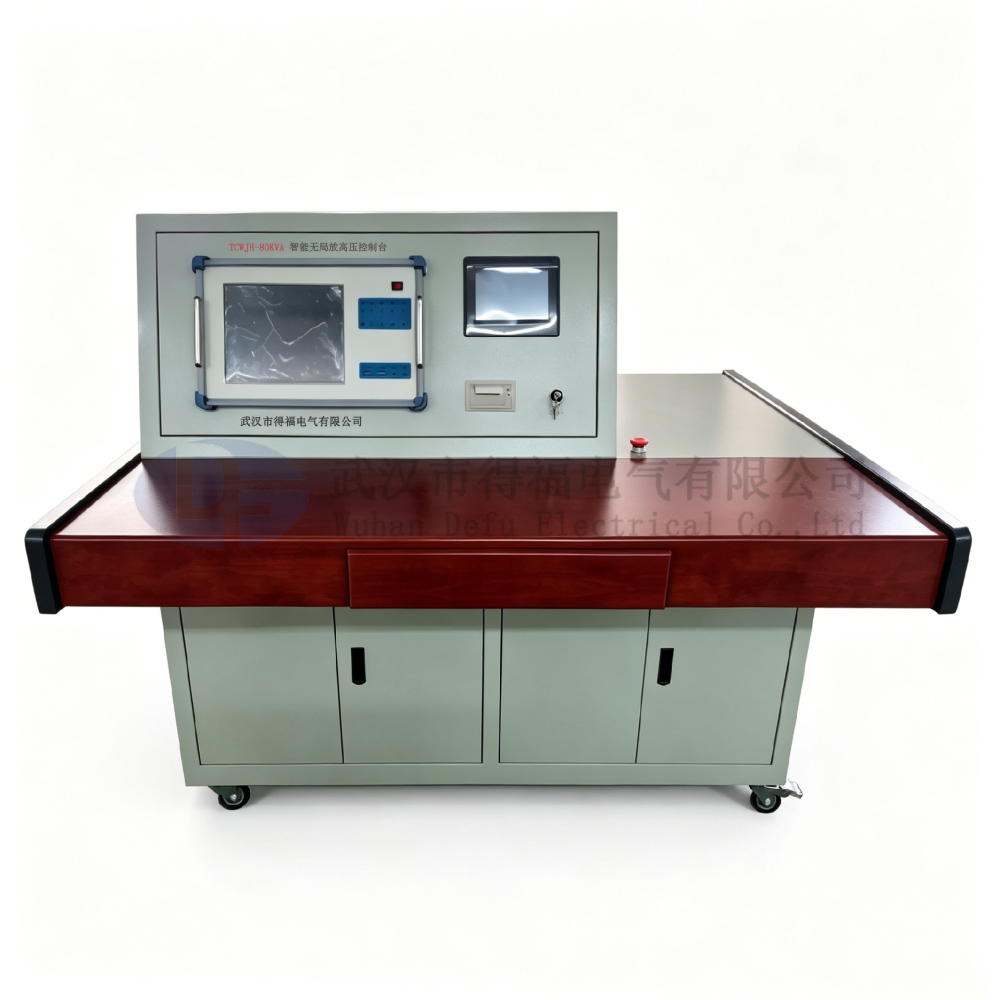

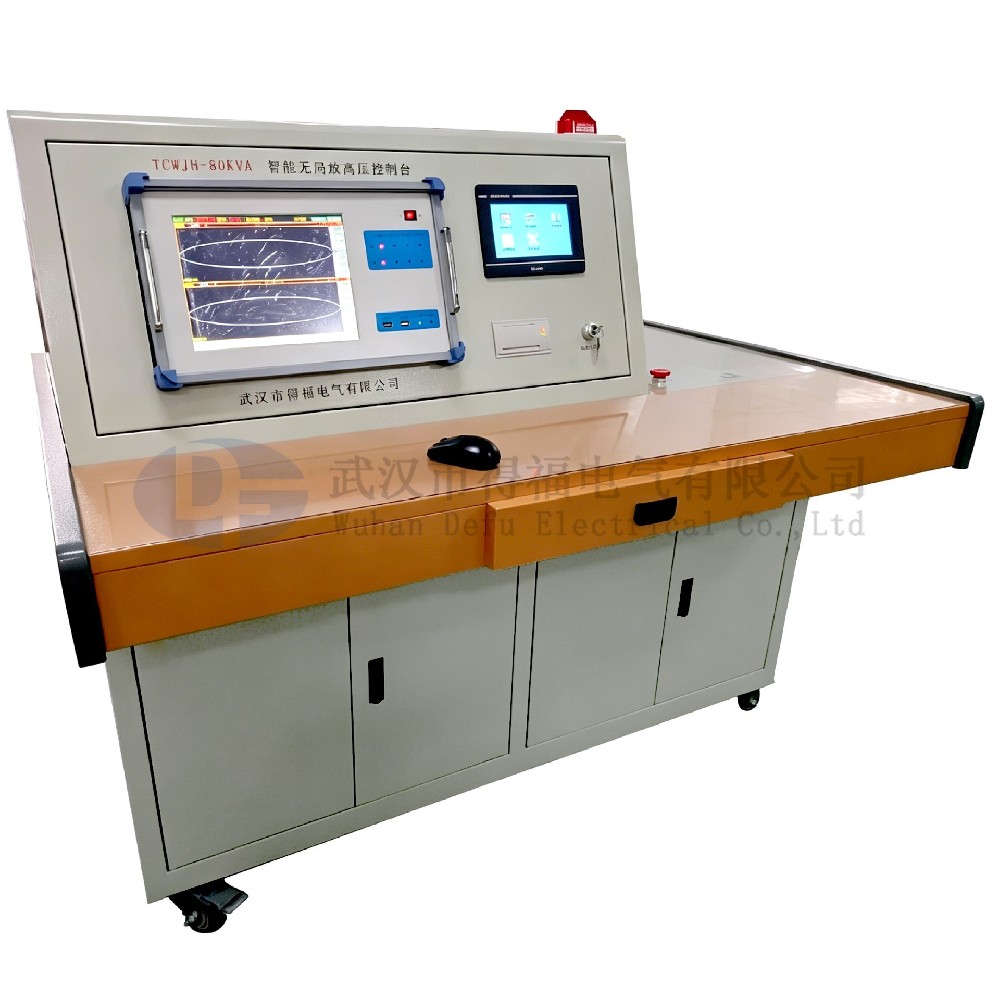

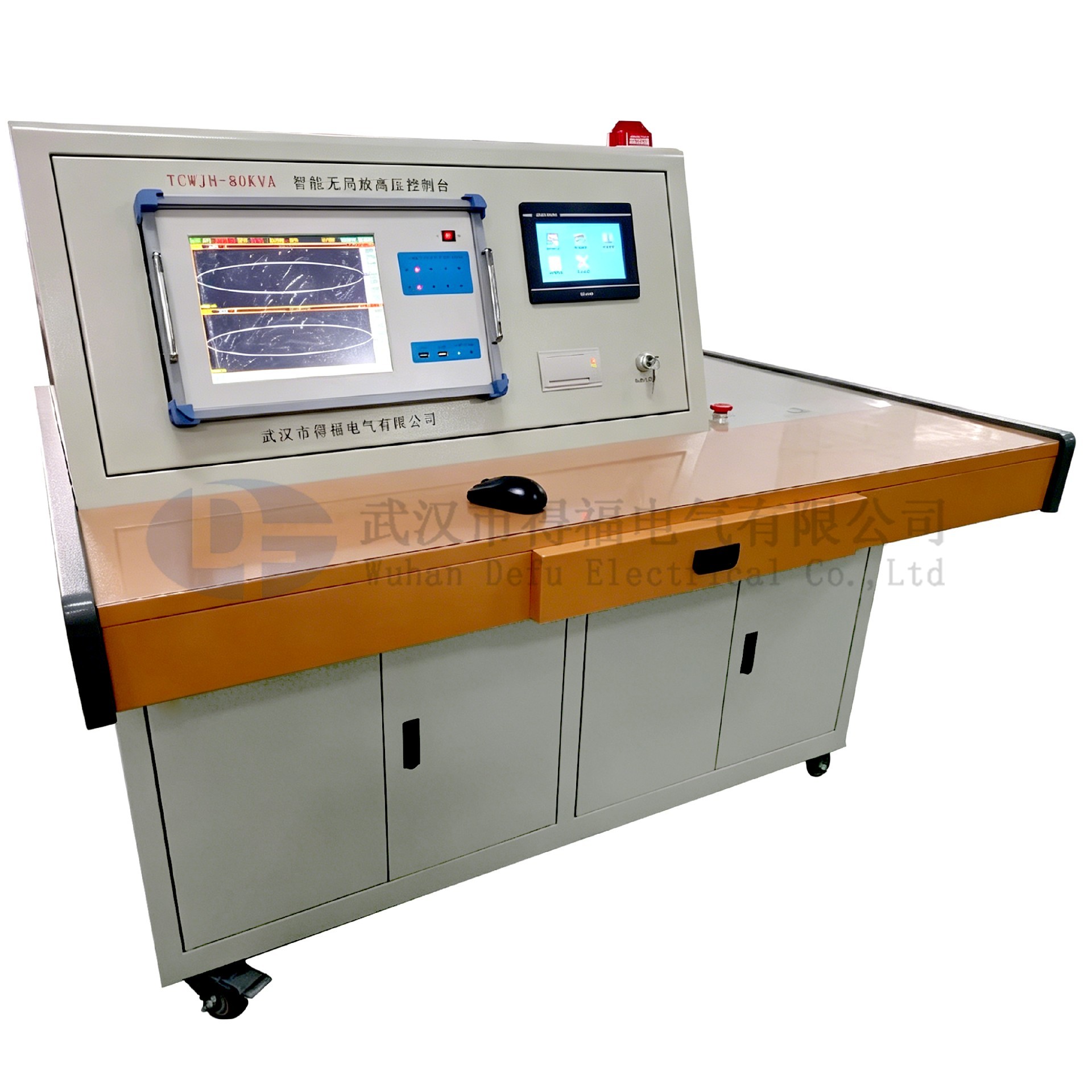

(参考图)
无局放试验装置是根据国家最新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。
无局放交流耐压试验装置产品执行标准:DL/T 845.1 - 2004。采用先进的微电子芯片处理技术、触摸屏控制及无线手机APP操作,操作简单明了。全部测试参数设定后自动进行测试,无需人工干预。
该试验装置适用于供配电系统,电力变压器制造厂、工矿企业、科研部门
等,对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,是高压试验中必不可少的重要设备。外观亮丽轻巧,使测试过程更加方便简单。
● 电压、电流、时间、状态信息及提示信息等数据7寸高清触摸彩屏(可选配10寸)显示,读数清晰、直观;
● 全中文界面,操作简单明了,可适应多种应用场合;
● 自动模式、手动模式、(可选配手机无线APP自动模式、手机无线APP手动模式)提高了产品的安全性、可靠性;
● 全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(此功能带密码保护);
● 按键直接设定试验变压器变比(此功能带密码保护),在连接不同电压等级的试验器时,应用灵活自如,真正做到一个控制台/箱可与多台变压器相互配套使用;
● 状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;
● 试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全;
● 试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能可靠记录试品过电流、闪络或击穿时的电压;
● 暂停功能,自动控制时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;(手动控制台/箱无此功能)
● 自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;(手动控制台/箱无此功能)
● 手动计时功能,手动控制时,计时器可手动启动,当耐压时间到,设备自动回到零位(仅台式设备有此功能);
● 手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护;
● 升压速度智能控制,当电压达到目标电压80%时,升压速度会自动减慢,当达到目标电压90%时,升压速度进一步减慢;
● 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。
1、控制台
(1)电源输入:AC380V ±10% 单相
(2)容 量:80KVA
(3)输入电流:200A
(4)输出电压:0—420V 单相
(5)输出电流:0-190A
(6)电压测量精度:0.5%
(7)电流测量精度:0.5%
2、试验变压器
(1)输入电压:AC0-400V 单相
(2)容 量:80KVA
(3)输入电流:200A
(4)输出电压:0—30kV 单相
(5)输出电流:0-2.6A
(6)仪表电压:100V 单相
注:本测试系统采用自动模式、手动模式及手机APP无线控制自动和手动操作模式,当手机APP开启无线控制的时候,测试系统控制权由触摸屏控制改为手机APP控制,急停按钮不受影响!
触摸屏控制自动操作:

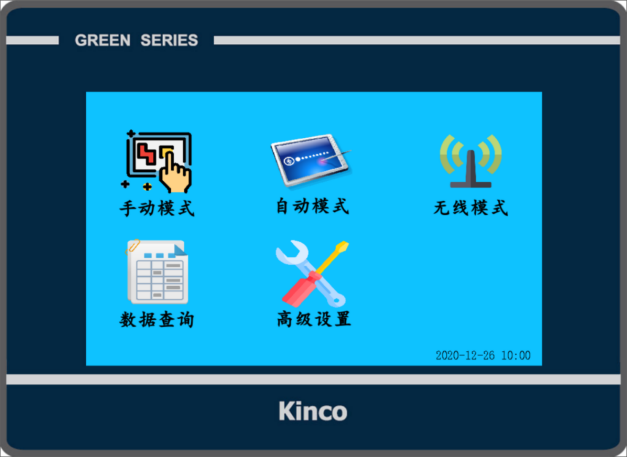

1、按相关试验规程连接好测试线,合上电源,系统开机进入主界面,如图2:
图2 带打印型示意图(图片仅供参考,以实物为准)

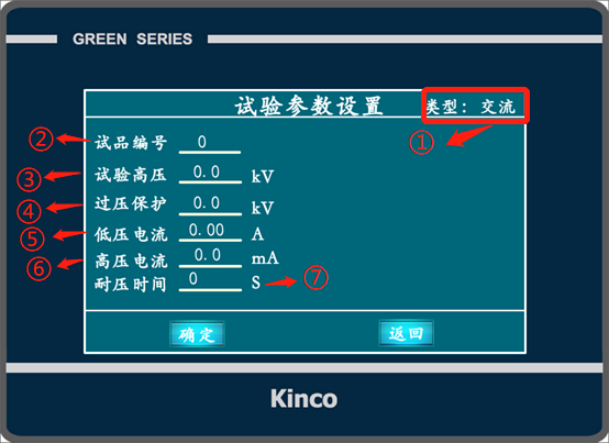

1、点击界面中的自动模式图标,进入试验参数设置界面,如图3:
图3
① :点击类型进行交流试验和直流试验切换;(交直流变压器有此功能)
② :被试品试验编号;
③ :试验目标电压;(根据设备电压输出范围内进行输入)
④ :试验电压过压保护;(保护最大值不能大于设备最大输出高压电压)
⑤ :低压电流过流保护;(保护值不能大于设备最大输出低压电流)
⑥ :高压电流过流保护;(保护值不能大于设备最大输出高压电流),注:此为功能选配!
⑦:试验耐压计时时间;

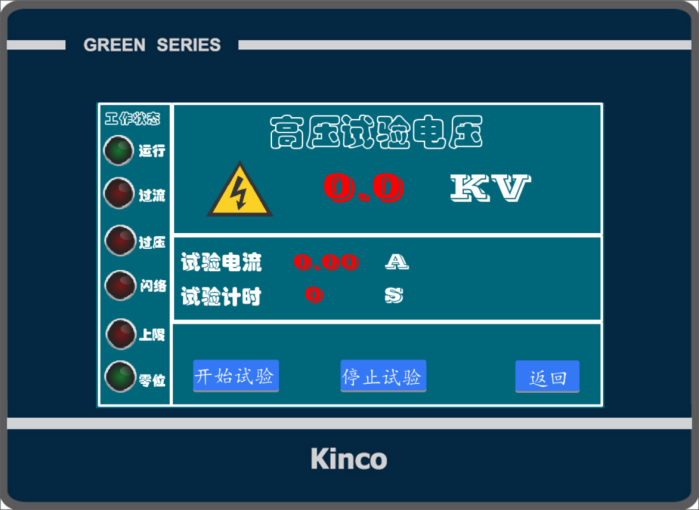

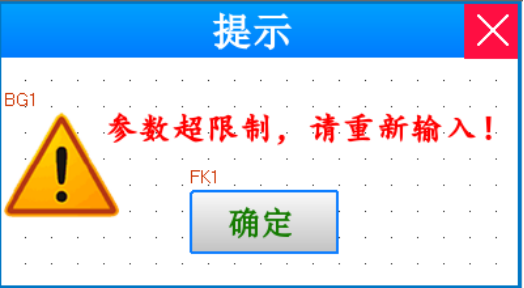

正确输入试验参数后,点击确定按钮,才能进入试验界面,见图4,如需交流试验和直流试验进行切换,点击界面右上角的类型精选切换。如弹出参数超限制窗口,如图5,检查试验输入的试验参数设置不对的地方进行修改.
图4
图5
4、进入试验界面后,点击开始试验图标,系统运行指示灯亮起,然后升压至试验参数所设置的目标值后,自动开始计时,计时结束后,系统自动降压至零位后断电,数据自动保存。

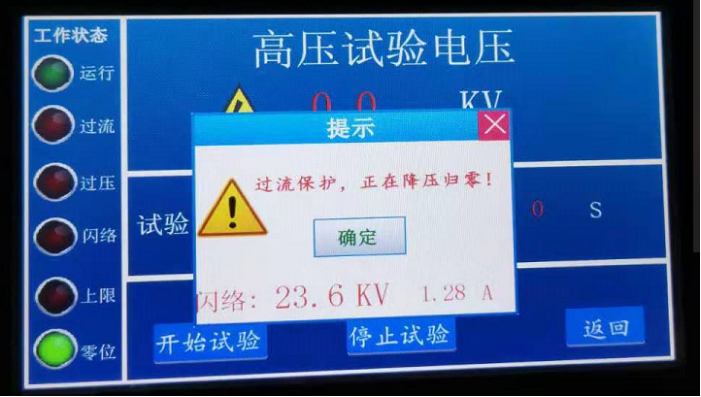

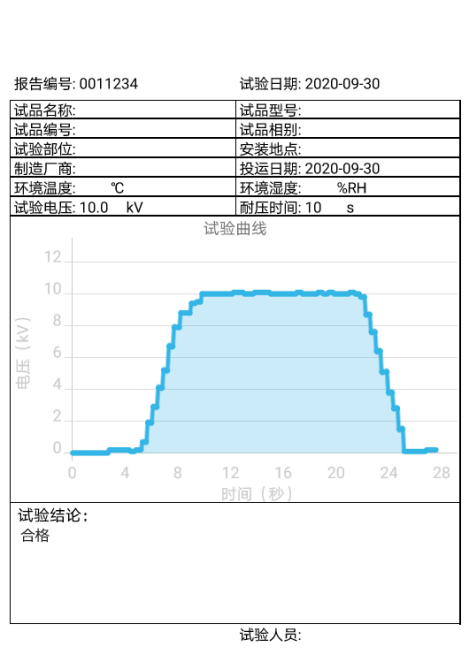

注:如果在升压的过程中,试品出现击穿、闪络,短路现象,系统会提示“过流保护,系统正在降压归零”警告提示窗口。同时系统会记录瞬间电压和电流值,用于闪络试验测量,并可以打印试验报告。(见图6)
图6
触摸屏控制手动模式操作:
按相关试验规程连接好测试线,合上电源,系统开机进入主界面,如图2:
点击手动模式图标,进入试验参数设置界面。同自动模式设置参数一样。

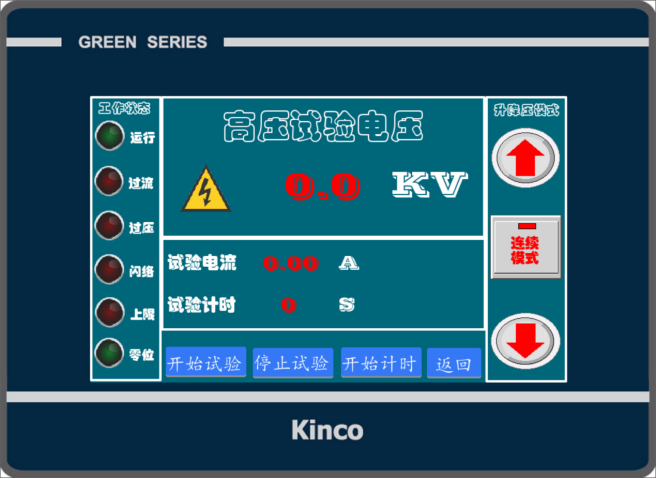

输入试验参数后,点击确定按钮,进入试验界面,如图7:
图7
进入试验界面后,点击开始试验图标,运行指示灯亮起。长按界面右侧升压箭头图标,系统开始升压,接近试验目标值80%后,点击连续模式图标,切换到点动模式图标,然后点击一下升压图标,系统就按预设的点动升压时间进行点动升压。升压到目标值后,点击开始计时图标,系统按预设的时间进行计时,计时结束后,系统开始自动降压至零位并停止试验,数据自动保存。

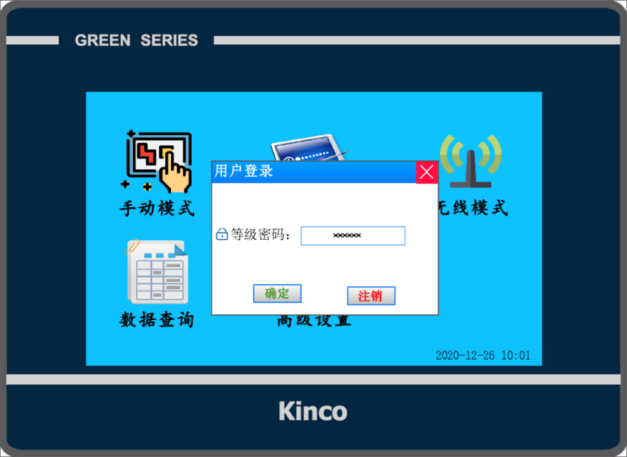

开机进入到主界面,点击高级设置图标,系统弹出密码窗口,如图8:
图8

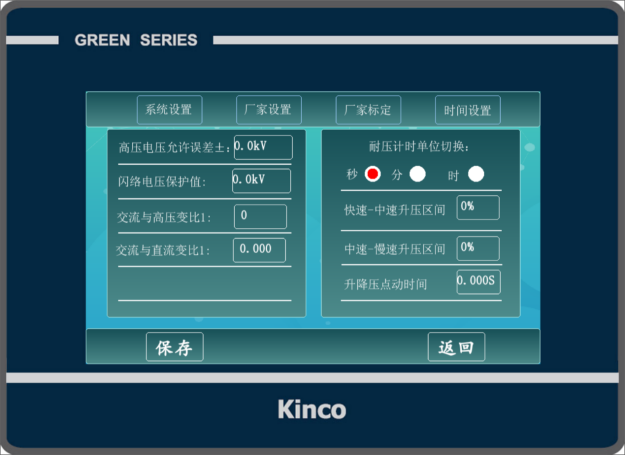

输入密码后,点击确定按钮,进入到高级设置界面,如图9:
图9
进到系统设置界面后,里面可以进行系统参数修改!
(警告:此界面设定参数,系统由我公司专业技术人员进行调试后设定的参数,请勿随意更改参数!以免造成系统出现故障或者高压事故!如需修改参数,请与我公司联系,在我公司的专业技术人员指导下修改!)

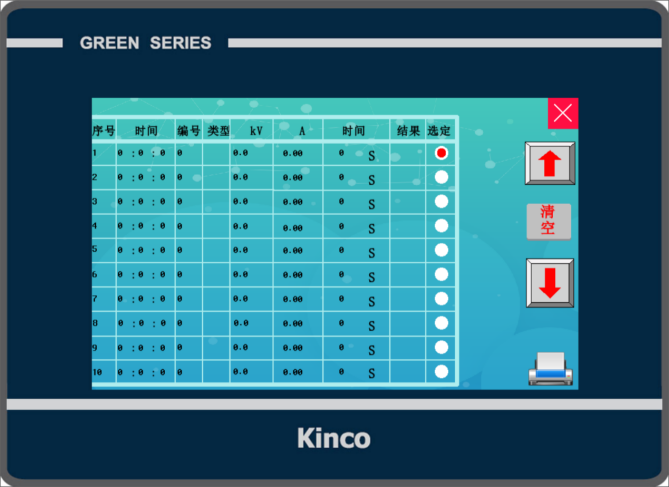

主界面点击数据查询图标,如图10:
图10
进去界面后,界面会显示之前的试验报告,点击向上或者向下图标进行翻页查询,退出此界面点击右上角的红色X图标返回主界面!如需打印勾选相应数据,然后点击右下脚打印机图标进行打印。
无线模式和手机APP控制
1、主界面点击无线模式图标,如图11:
图11

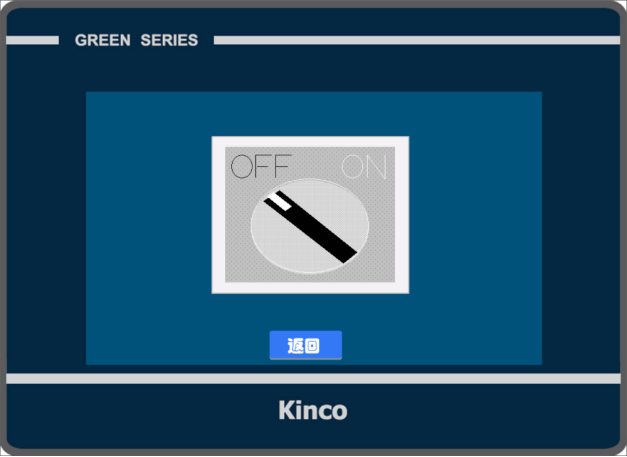

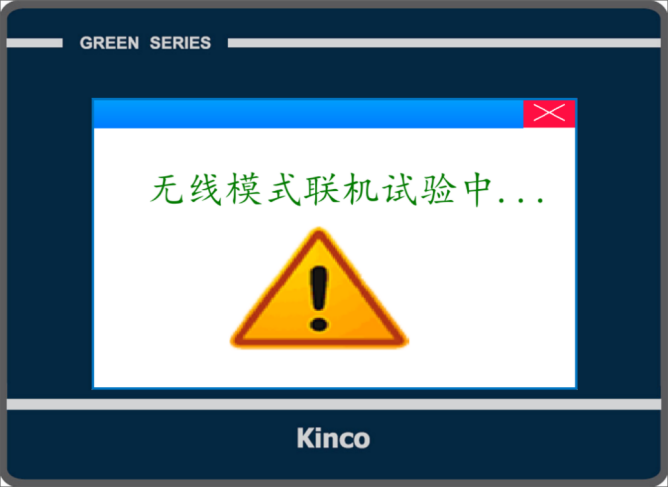

进去以上图9界面后,点击中间旋钮图标,图标指向ON,系统弹出一个界面,如图12:
图12

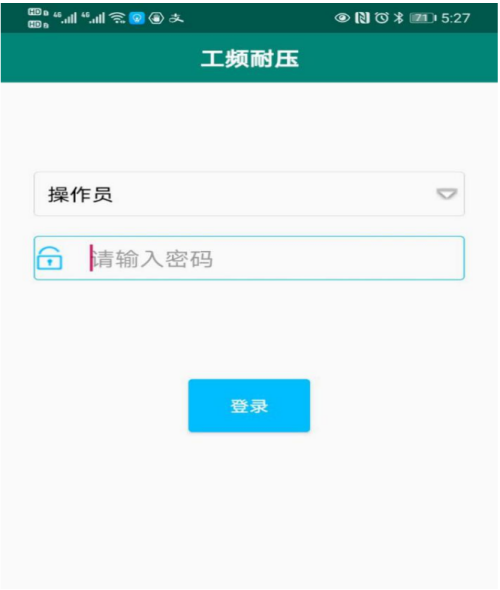

无线模式开启后,打开手机APP软件,(需下载APP请与我公司联系,初次使用APP需要进行激活后才能使用)如图13:
图13
输入操作员或者管理员密码,(默认操作员密码:111,管理员密码:000)点击登录,进入管理员或者操作员界面,见图14、15:

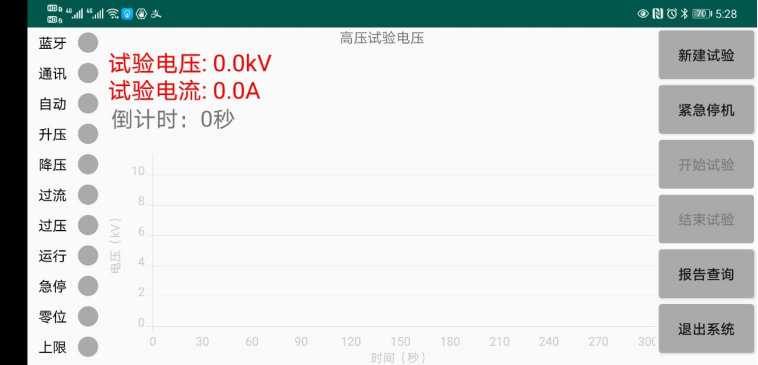

图14 操作员界面

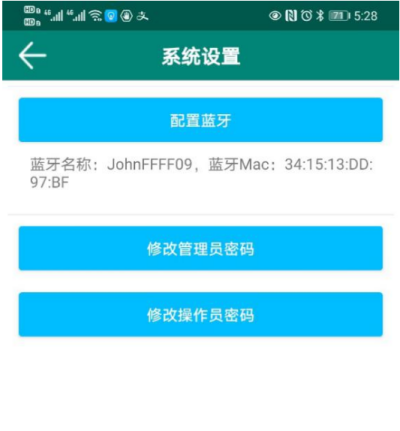

图15 管理员界面
管理员界面可以修改密码,配置蓝牙等功能,初次使用需要与设备进行蓝牙配置,点击配置蓝牙图标,软件会自动扫描蓝牙,然后点击扫描到系统设备的蓝牙进行匹配。
配置好蓝牙后,返回到登录界面,用操作员用户名登录,登录进去后,系统左侧状态栏中显示蓝牙和通信和自动状态后,方可进行试验。
点击新建试验图标按钮,建立试验参数后,点击开始试验图标后,系统显示运行,然后自动升压至试验参数设置目标值后,自动计时,计时结束后,自动降压归零并停止试验后弹出数据是否保存窗口。见图16:
图16
手动试验功能与触摸屏手动功能操作类似。
1.按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。将控制器上的接地端与地网相连,将变压器的接地端与地网相连,确保两个接地端可靠连接在同一个地网。
2.连接电源线,打开电源开关,电源指示灯亮。如果不在零位,系统将自动回到零位。
3.按一下急停键,主接触器吸合,调压器开始工作。
4.当电压升至设定值时,计时器会自动计时,当计时时间到,调压器自动回到零位,并断开主接触器。 屏幕显示“试验通过”界面,被试品合格。
5.在试验过程中,按急停键,系统将停止工作,自动回到零位。
6.在升压或耐压过程中,如发生短路、闪络、击穿等过电流,系统保护启动,主接触器立即断开,调压器自动回到零位。屏幕显示“试验失败”界面,被试品不合格。
环境温度:-10--40℃
海拔高度:<1000M
相对湿度:<85%
使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
故障现象 | 原因分析 | 排除方法 | 备注 |
开机无任何显示 | 1)电源未接通 | 接通电源 | 更换保险管应更换同型号保险管不能用其它型号代替 |
2)仪器保险管未安装好或开路 | 重新安装保险管或更换保险管 | ||
输出电压达不到额定值 | 1)输入电压不相符 | 按名牌上的电压 | |
2)显示上有无电流指示 | 是否显示值大于整定值 | ||
无电流电压指示 | 1)设备内部插件松动 | 检查设备 排除故障 | |
2)试验回路有开路故障 | 检查试验回路排除开路故障 |
为了您和设备的安全,请操作人员仔细阅读以下内容:
1.试验时机壳必须可靠接地。
2.试验时不允许不相干的物品堆放在设备面板上和周围。
3.开机前请检查电源电压。
4.更换保险管和配件时,请使用与本仪器相同的型号。
5.本仪器注意防潮、防油污。
6.试验时请确认被测设备已断电,并与其它带电设备断开。
7.开机前请检查输出旋钮是否在零位。
1.验证设备的可用性
仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示,显示是否完整,对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象,否则应及时清理完好再使用。使用时请参照“使用操作”方法。
2.设备的保养
每次完成试验后,清整仪器接线柱上的连线,关闭电源,断开电源插头,盖上机箱盖,放置在干燥无尘、通风无腐蚀性气体的室内。
3.保险管的更换方法
把柜内保险座打开抽出保险丝,进行更换。
4.运输
设备需要运输时,建议使用本公司仪器包装木箱和减震物品,以免在运输途中造成不必要的损坏,给您造成不必要的损失。
设备在运输途中不使用木箱时,不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。
运输设备途中,面板应朝上。
5.贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下,不允许堆码排放。
设备贮存时,面板应朝上。并在设备的底部垫防潮物品,防止设备受潮。
