SLQ-82系列大电流发生器

一、概述

SLQ--82-1000A大电流发生器采用先进的制造工艺和大容量的专用变压器，并且带有LED数字显示的电流表。外配铝合金机箱、PC面板。具有输出容量大、体积小、重量轻，外形美观的特点，主要适用于电力系统的CT变比、接触电阻等需要大电流试验的场合。

二、主要性能指标

1．输入电源：AC：220V·27.3A，50Hz

2．输出电流：AC：0～1000A．输出电压AC:0～6V

3．输出电流波形失真度：≤5％

4．LED数显，量程：0～1000A，

5．使用环境：温度－10～+40℃，相对湿度<80％

6．体积：450×350×200mm³

7．重量：42Kg

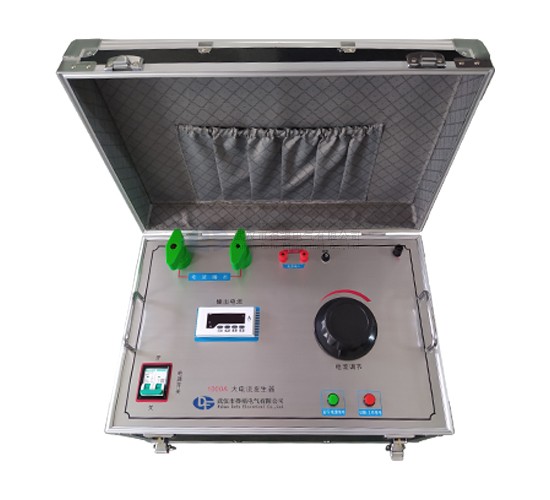

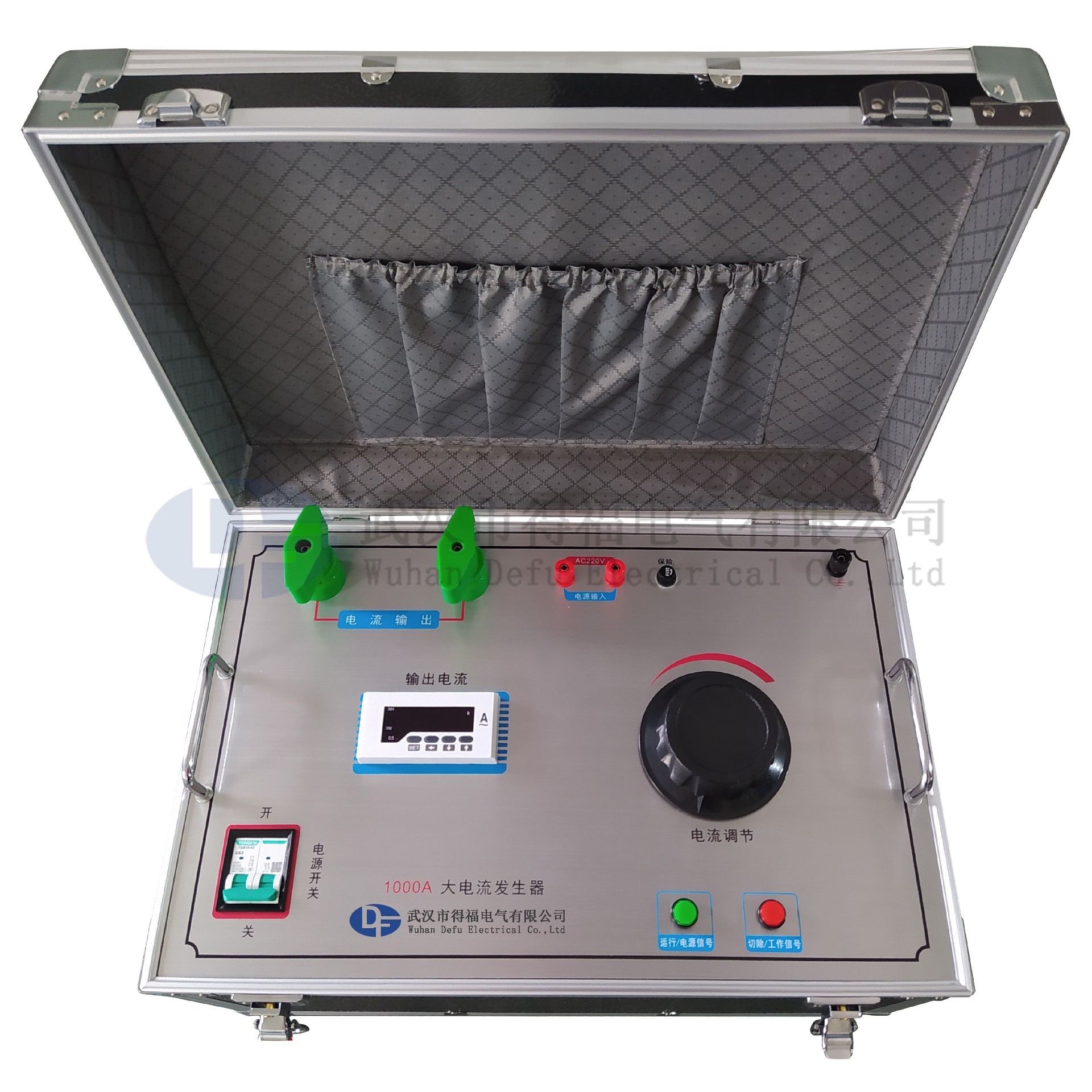

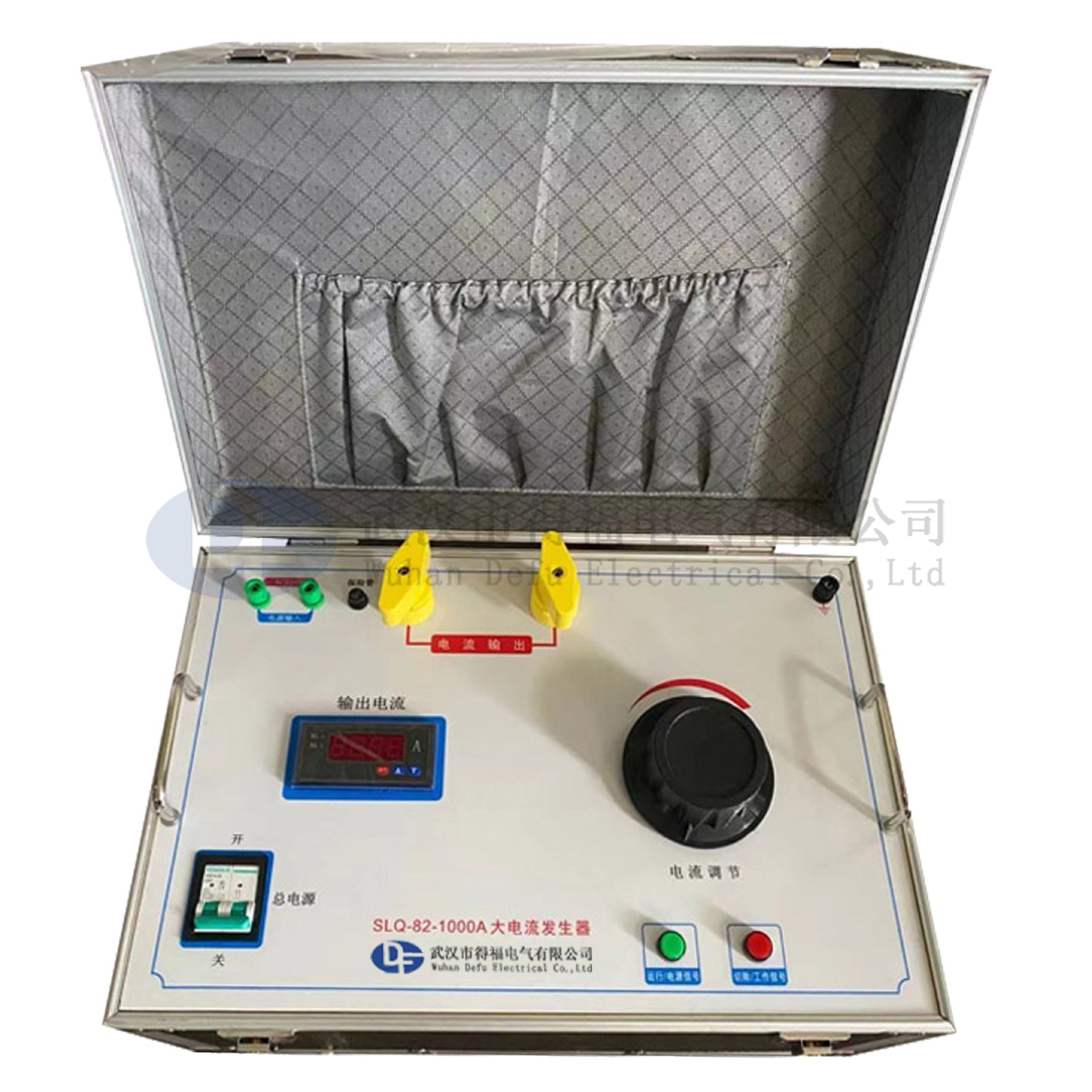

三、面板及功能

1.电源输入接线柱：AC220V电源由此输入

2．保险管

3．大电流输出接线柱

4．大电流调节旋钮

5．电流运行按钮，按下此按钮，大电流输出，工作信号灯亮。

6．电流切除按钮，按下此按钮，大电流切除，输出电源信号灯亮。

7．总电源开关

8．LED数显电流表

9．接地接线柱，为使用安全，使用时应将此接线柱接地。

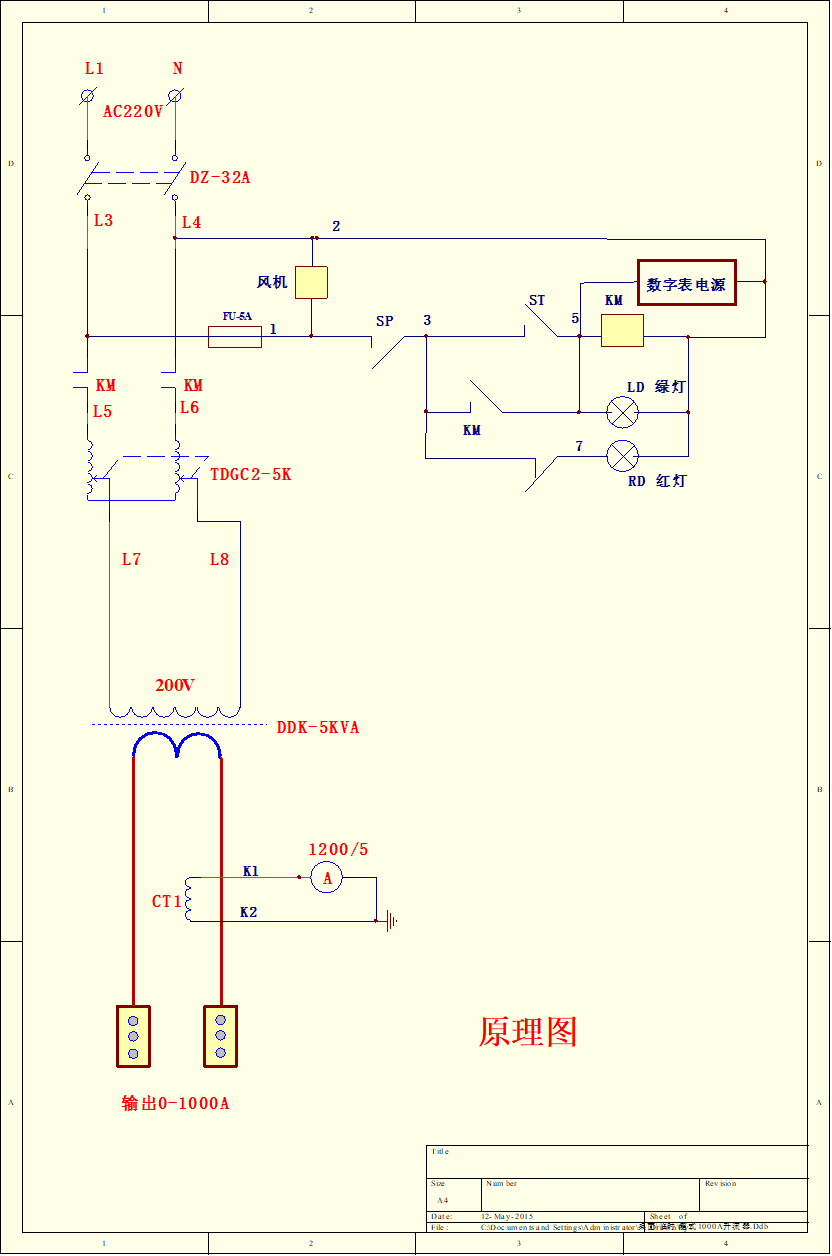

四、工作原理（仅供参考）

首先将大电流调节旋钮（调压器手轮）逆时针旋至零位，接好被试品，接入外电源AC220V，合上总电源开关。这时电源信号灯亮，按下运行按钮，工作信号灯亮，电源信号灯灭，调节大电流调节手柄，大电流输出端子有电流输出，同时LED数显电流表上有显示，大电流发生器最大空载输出电压0～6V，输出电流0～1000A。

五、注意事项

1．本试验器输入电源电缆截面应大于2mm²，大电流输出连接电缆截面应大于lOOmm²，并尽量缩短输出连接电缆长度。

2． 应避免长时间连续输出。

3. 为使用安全，应将接地端子可靠接地。

六、装箱清单

1、大电流发生器          1台

2、100mm2大电流导线2根*2米  1套

3、产品说明书          1份

4、产品合格证/保修卡        1份

七、售后服务

 本公司产品保修一年，终身维修，一年内产品质量出现问题，请及时与我公司联系，公司负责免费维修，超过一年，按成本收取少量费用。
