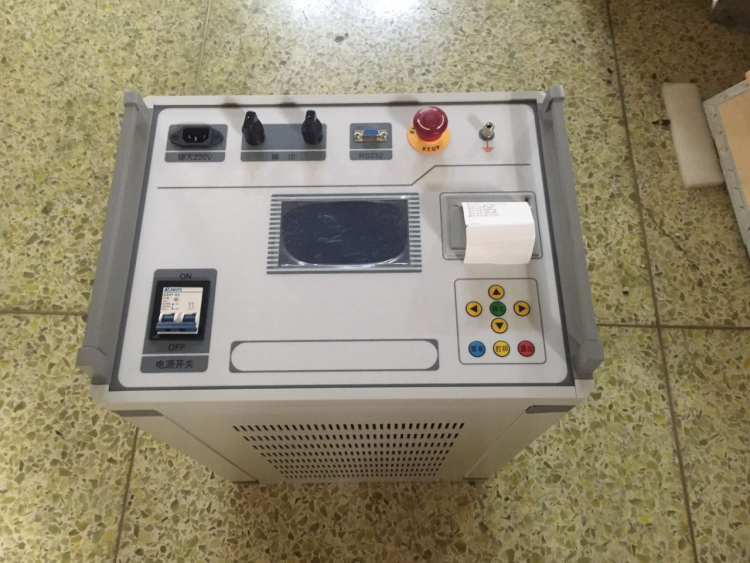

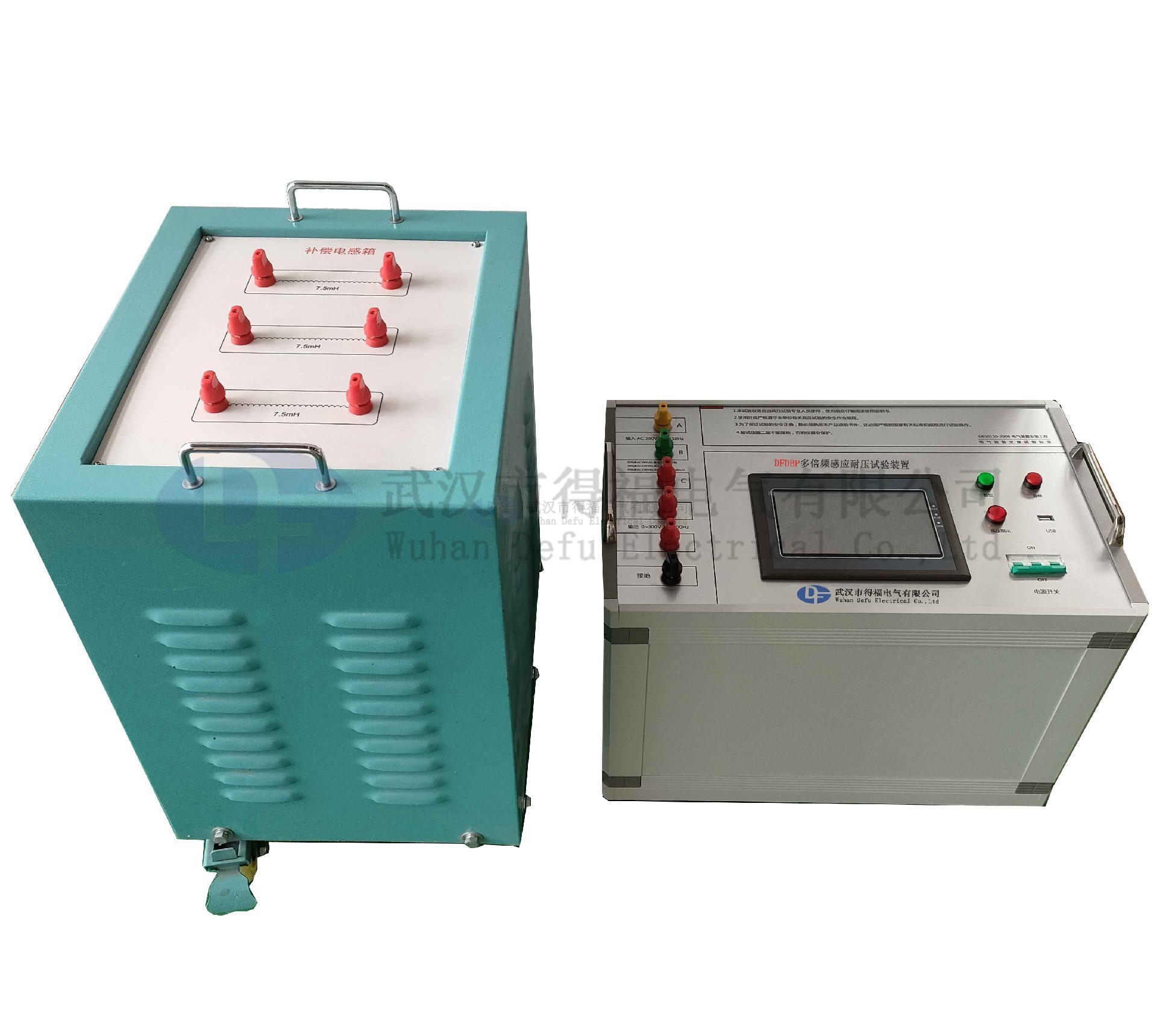

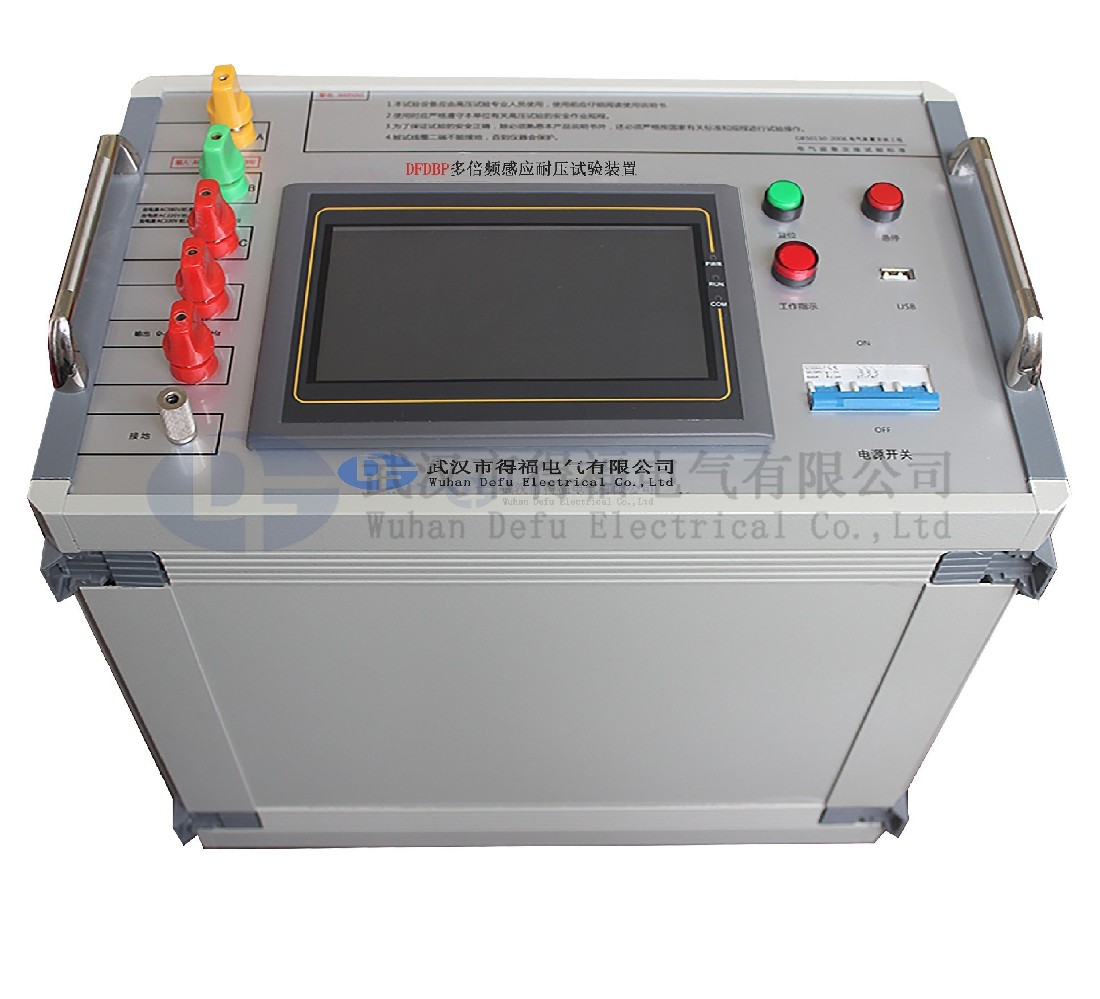

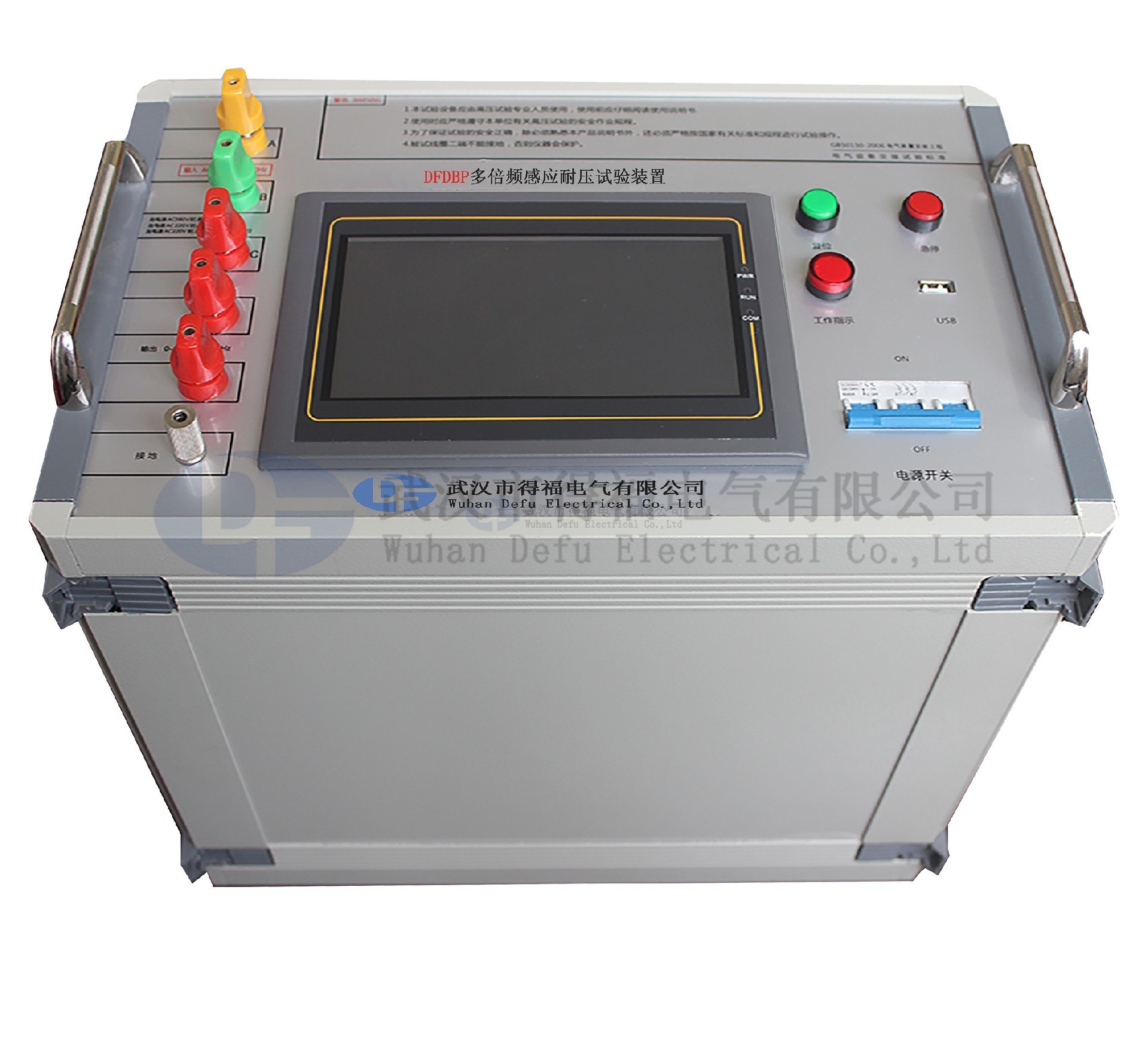

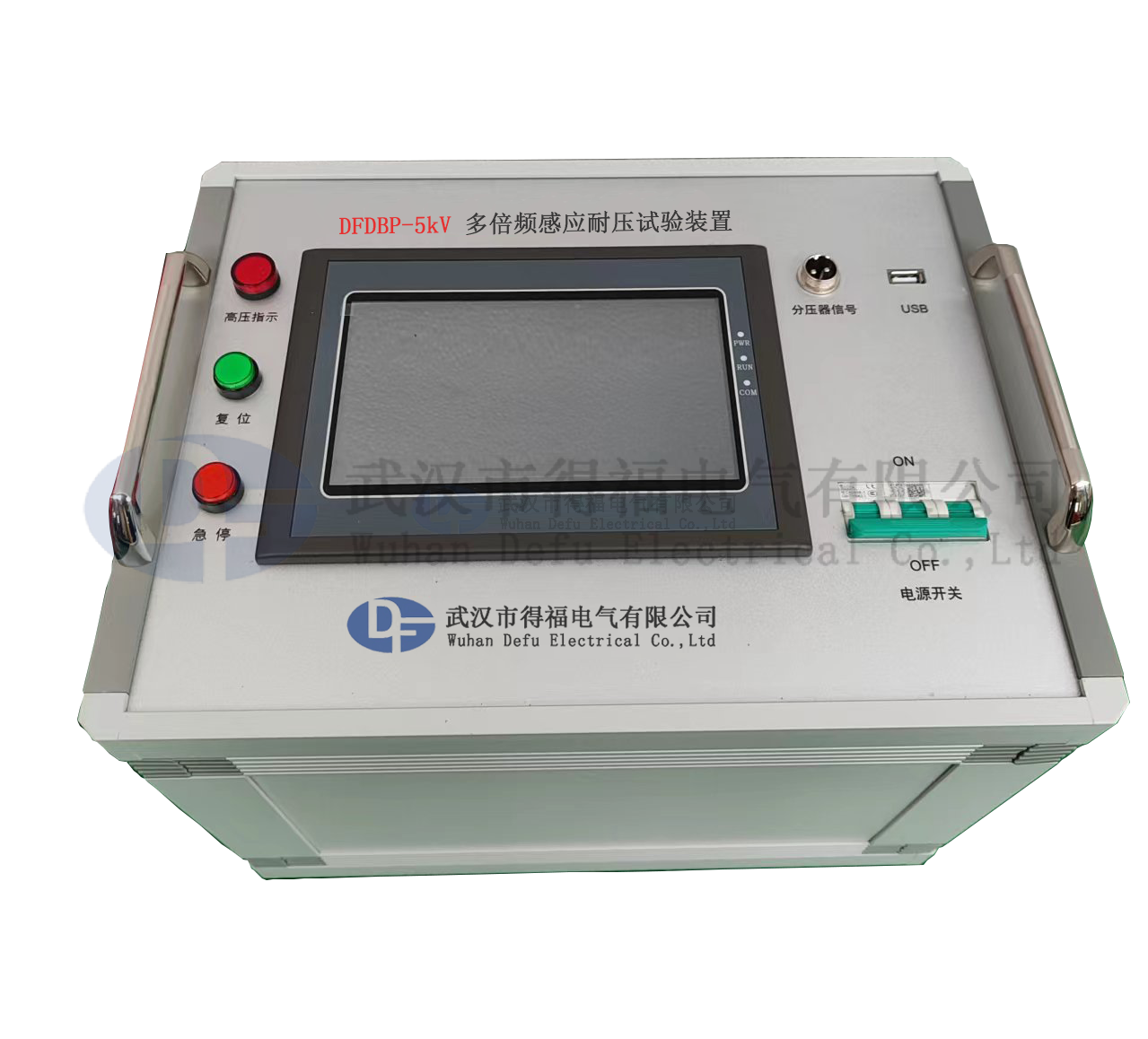

SFQ-81多倍频感应耐压试验装置

一、 概述

根据国家试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患。

而感应耐压试验给变压器施加2倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器，电流不超过空载额定电流的50%（电压在2倍800V）。本升压装置采用专用的数子DSP处理芯片，输出标准的 150Hz，电压输出部分采用第五代IPM。与传统的三倍频比，去除了调压器、3台合成频率的变压器，重量轻，体积小，输出电流大。电流设定方便可以从1A～50A任意设，如需要大电流输出可以更换IPM电流可以到100A。

注：电子三倍频10KVA相当与传统变压器三倍频67KVA。

二、技术参数

l 额定输入电压：单相220V，3相380V，50-60Hz

l 输出电压：0～1000VAC 单相正弦波

l 输出电压稳定度：≤1%

l 额定输出功率：15KVA（根据客户要求定做）

l 输出频率：50,100,150,200Hz

l 频率稳定度：0.1Hz

l 输出波形畸变率有载无载：≤1%

l 10KV～35KVPT试验需要0～500电压10KW，因为10KV～35KVPT是半绝缘式。110KVPT可以用0～220v电压，因110KVPT为全绝缘。接100√3二次辅助绕组，电压182V就可以。如果接非加压绕组要配补偿电感（5A、10A、20A），以免烧坏PT被试品。

l 过压、过流、保护

l 额定满负载下连续工作时间：60分钟

l 使用环境温度：-30^ºC～+40^ºC

l 重量：30-300Kg

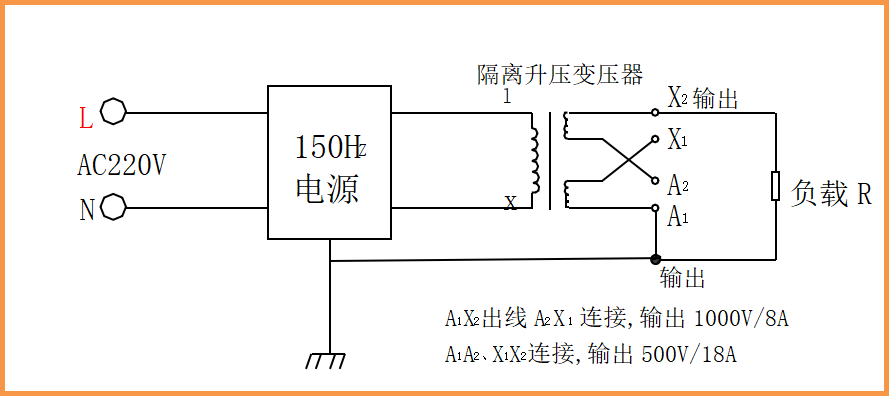

三、工作原理

注：输入/输出线必须大于6平方！否则会影响输出功率。

四、变频电源操作指南

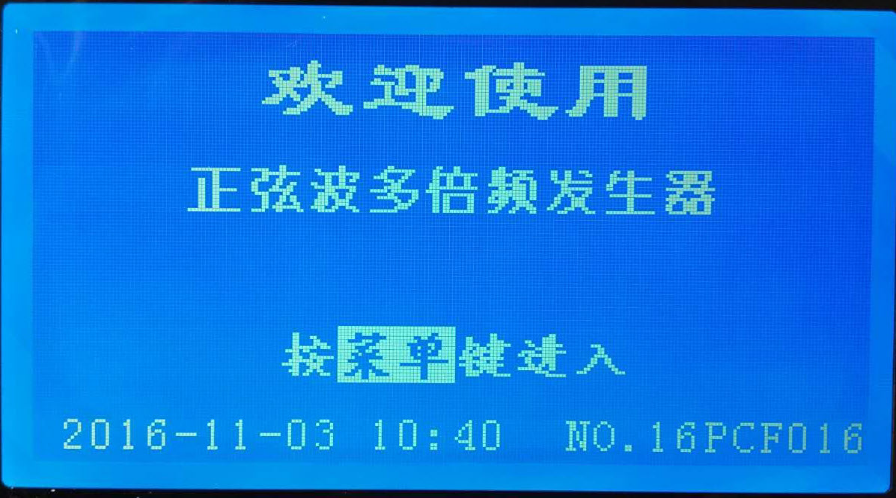

（1）打开电源，显示如下图，表示开机正常(待机状态)。按菜单键进入

操作界面。

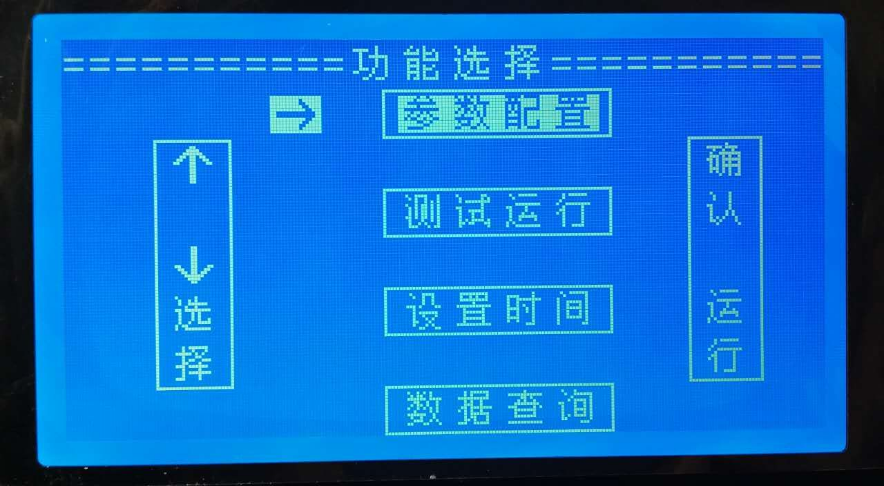

（2）此时光标会停留在参数配置，按上(↑)下(↓)键选择功能菜单同时光标(→)也有所改变,按确认键进入。

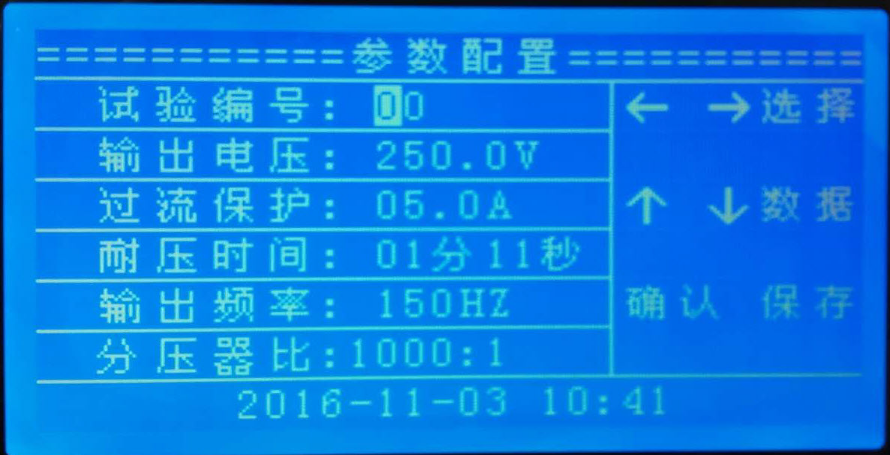

（3）参数配置:按左(←)右(→)键选择数据位, 按上(↑)下(↓)键更改数据。更改完后按确认键保存并退出。

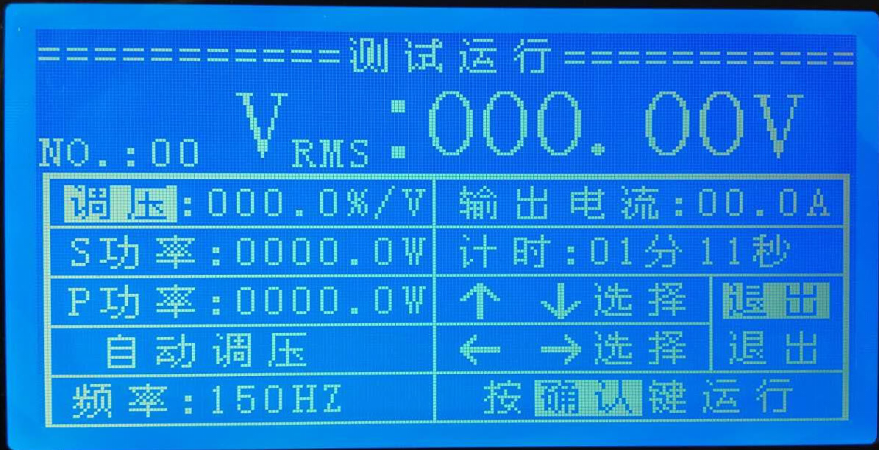

（4）测试运行: 按左(←)右(→) 上(↑)下(↓)键选择手动/自动调压,按确认键运行。

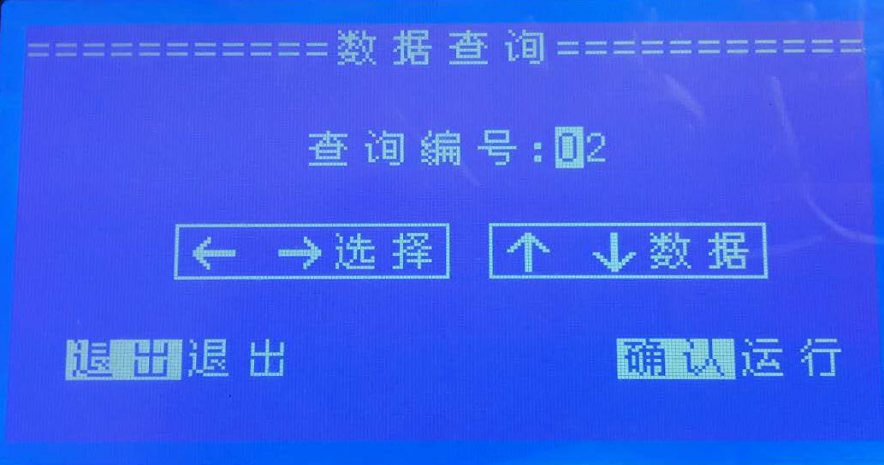

（6）历史数据查询: 按左(←)右(→)键选择数据位, 按上(↑)下(↓)键更改编号数据。更改完后按确认键进入。

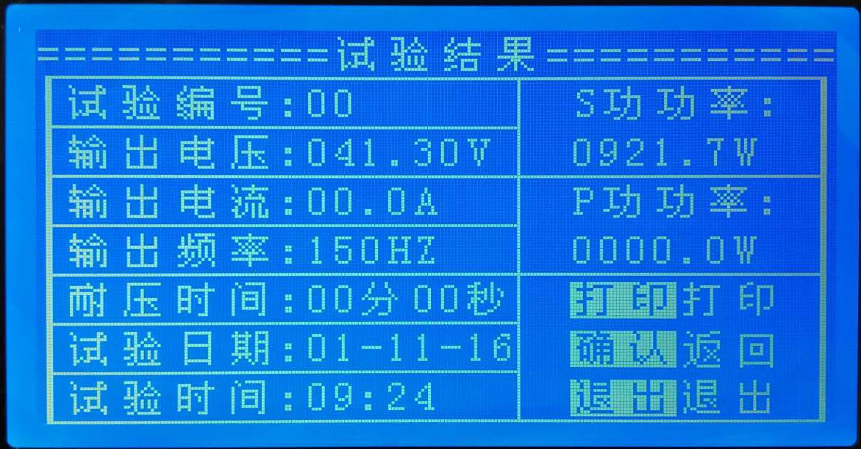

（7）正常通过试验结果: 显示如下图，表示试品正常通过测试。并保存在本次历史编号。按打印可以打印结果。

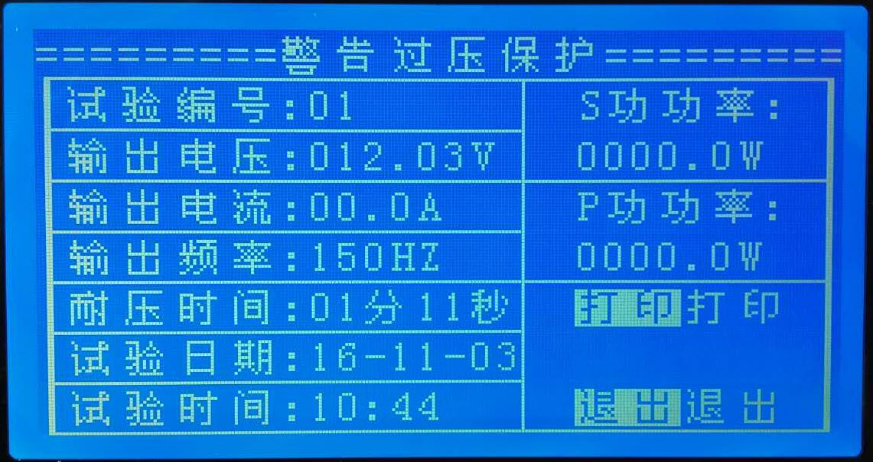

（8）过压保护试验结果: 显示如下图，表示输出电压超出预置的电压。

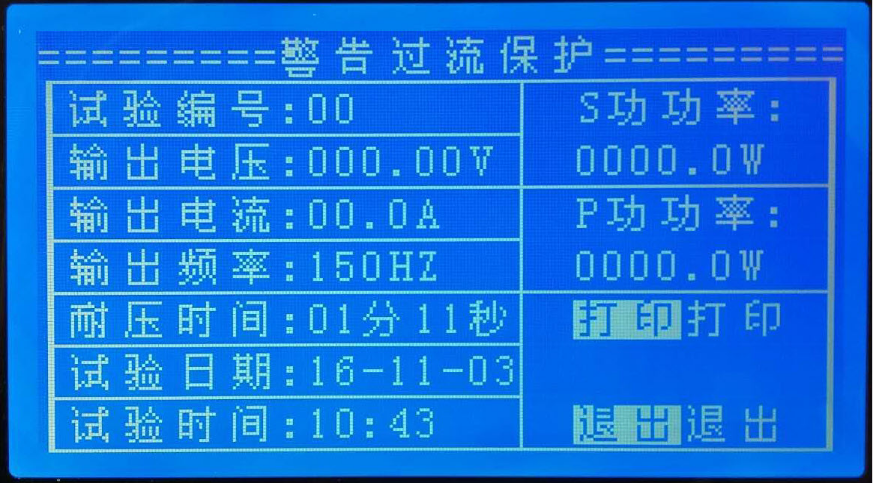

（9）过流保护试验结果: 显示如下图，表示输出电流超出预置的电流。

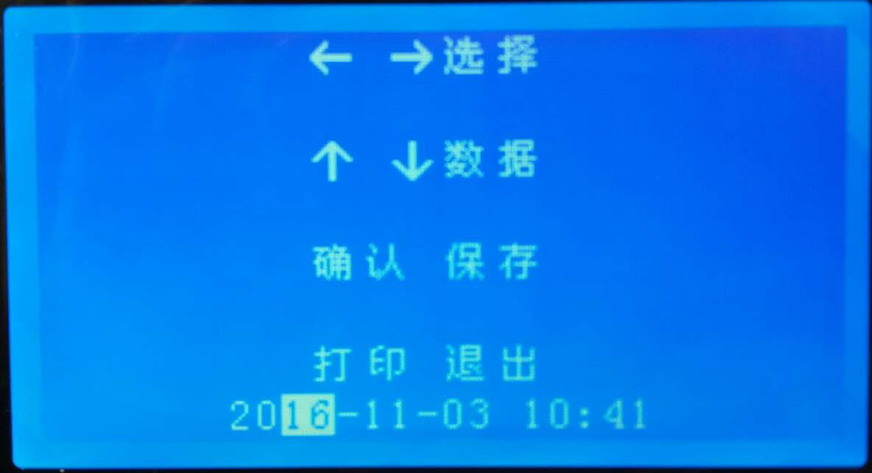

（10）系统日期/时间调整: 按左(←)右(→)键选择数据位, 按上(↑)下(↓)键更改数据。更改完后按确认键保存，按打印键退出。

五、使用方法

1. 安装接线

在变频电源柜的输入端接上电源，此时请正确区分电源的L、N，输出端暂不接线。

将变频电源柜的接地端（GND）可靠接入保护接地（接地网）。

变频电源柜空试正常后，将其输出端与升压变压器的输入端连接好，根据试验所需电压值的不同升压变压器输出有两种联接方式：

当X2与X1联结，A2与A1联结时，系统输出正弦50,100，150，200Hz，0-500V电压。

使用时请将被试品一端接于A1旁边的接线柱上，另一端接在X2上，此时才能正确显示高压侧的试品电流值，否则试品电流值将没有显示。

使用专用联接线将升压变压器上的试品电流采样，高压电压采样，输入、输出正确与变频电源联接。

使用前确保变频电源及变压器可靠接地，当检查所有联线正确后不带被试品，空升变频电源至输出额定电压值。

当显示及输出均正确后，方可靠带试品进行试验。

被试品加压绕组一般选择容量较大的绕组，通常为辅助二次绕组，且额定电压100/√3；也可以将二次100V绕组串联使用可以降低（即降低变比、PT的变比值变小），减小输入电流，保护被试品。采用非加压绕组进行耐压试验要加补偿电感。

六、注意事项

请将变频电源柜安放于符合标准要求（温度、湿度、振动、尘埃）的场所。

每次使用前，请仔细检查，以避免发生接线错误。

请保持变频电源柜周围通风良好，以便降低变频电源柜环境温度。

由于电路直流滤波电容器放电需要时间，所以即使关断电源设备也不会立即关闭，等大若30秒后关闭（视设备功率大小而定，功率大时间稍长）。

无论在何种情况下变频电源柜输出端，均不得直接接地。

七、产品交货检查及保修

1、交货检查

该装置是严格按ISO9001标准进行生产和检验的，并对其进行强化的防撞包装处理。用户在拆箱后，请立即进行以下检查：

1）是否在运输中造成损伤。

2）机种型号及资料与您所定的是否相符。

3）如有问题请您速与我公司联系。同时说明产品型号、规格、产品编号、购买日期、破损程度等。

    2、产品保修

   本产品的保修期为一年。但属下列情况将是有偿服务：

1）因误操作或不适当的修理引起故障时。

2）超过标准使用而出现故障时。

3）购买后摔坏及运输中的损伤。

4）地震、火灾、水灾、雷击、电压异常以及其他天灾等造成的损伤。

  3、储存及定期检查

    本产品在安装之前必须放置于包装箱内，若该变频电源柜暂不使用，请将其妥善保管储存时务必注意以下事项：

 4、储存

1）必须放置于无尘垢干燥的位置

2）储存位置的环境温度，必须在-20ºC到+65ºC范围内。

3）储存位置的相对温度必须在0%到95%范围内，且无结露。

4）避免储存于含有腐蚀性气体，液体环境中。

  5、定期检查

变频电源柜购入后如超过一年仍未使用，则应进行充电试验，以使机内主回路电解电容器的特性得以恢复。充电时，应使用调压器缓慢升高变频电源柜的输入电压直至额定电压，通电时间应在1-2小时以上，充电试验至少每年一次。

警 告：

本产品在使用过程中遇到紧急情况下，按下急停输出停止，复位后输出恢复，在试验过程过程中，急停按钮按下后请关闭电源后在恢复急停按钮。仪器使用完毕后关闭空开后，由于仪器内部电容比较大，仪器会有20-30秒延时关闭，再次启动前请等待仪器屏幕完全关闭。
