GPNYX工频耐压台

一、概述

GPNYT型工频耐压试验台(以下简称耐压台)采用一体化设计，体积小、重量轻，更加方便运输及随身作业。耐压台的过流保护由电流继电器整定，高压输出、直读仪表、操作与耐压台融为一体，因而操作简单、实用可靠。

二、基本参数

1、 容    量：0～3KVA

2、 输    入：AC220V±10%

3、 输    出：AC0～10KV

4、 低压电流：15A

5、 重    量：约65Kg

三、使用环境

1、 环境温度：0℃--40℃

2、 海拔高度：低于1000m

3、 相对湿度：≤85%

4、 工作场所应无严重影响绝缘化学尘埃和爆炸性介质。

四、主要特点

本耐压台由接触式调压器、控制、测量、保护电路及试验变压器组成，操作简单，使用维修方便。

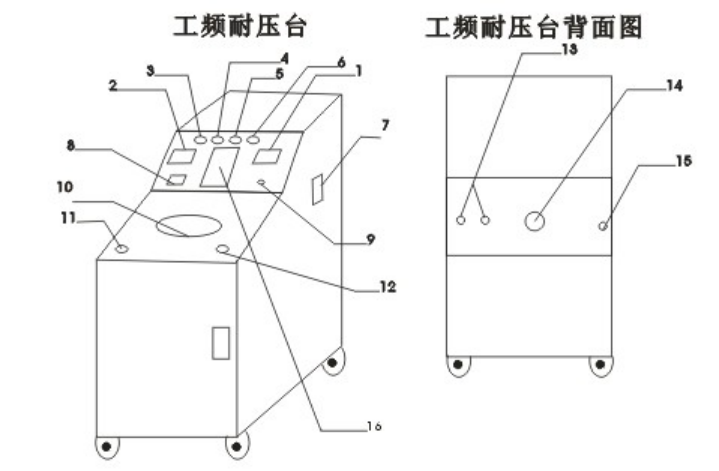

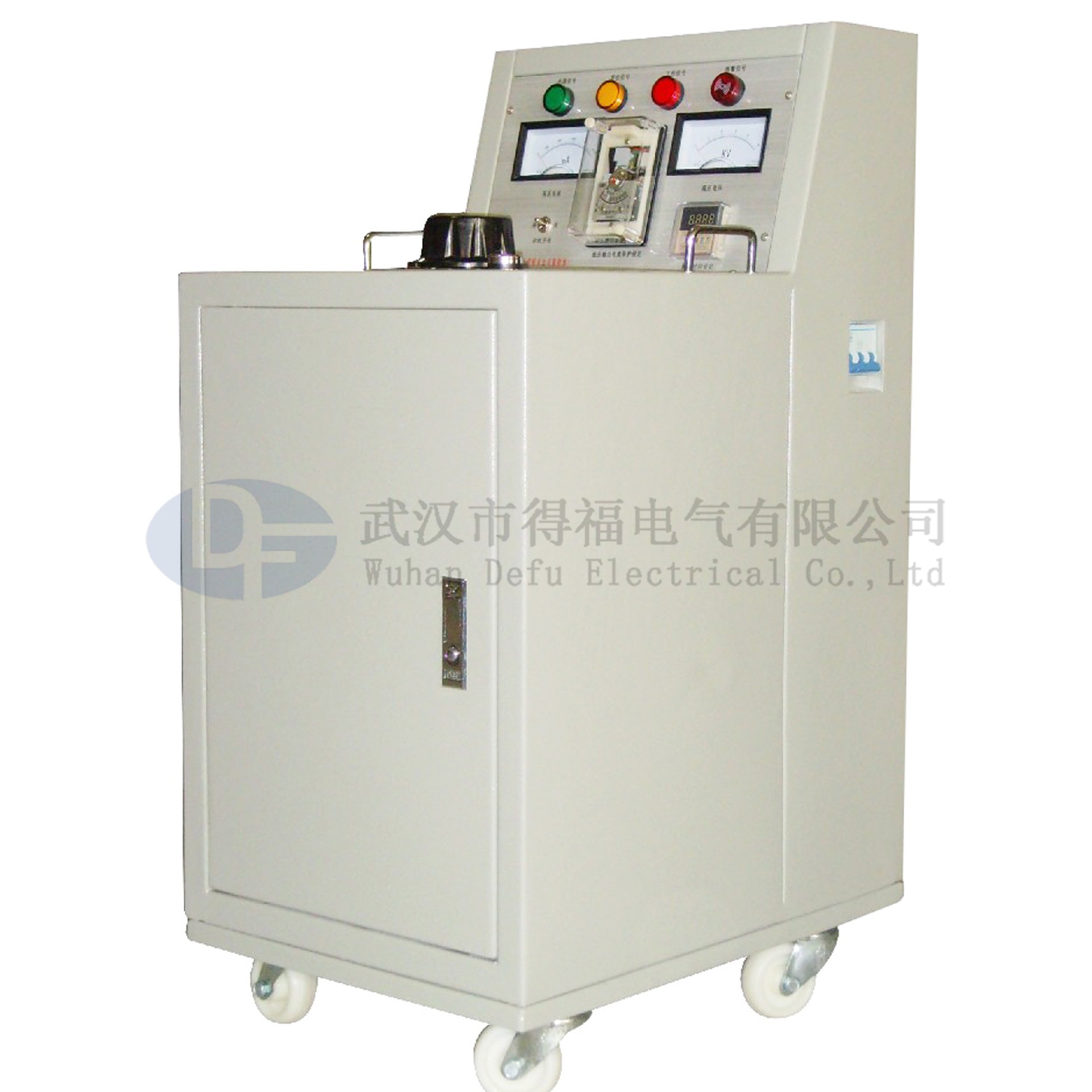

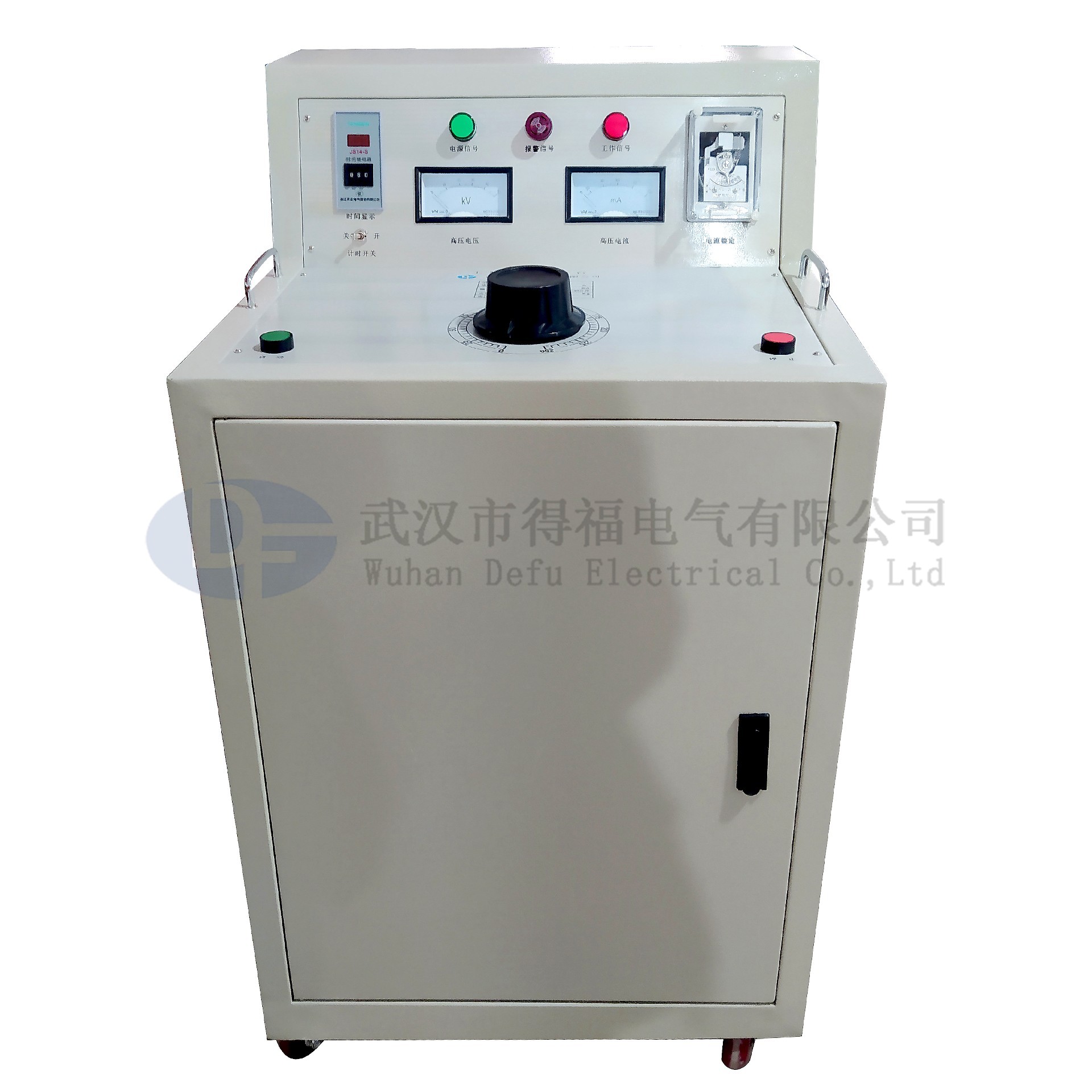

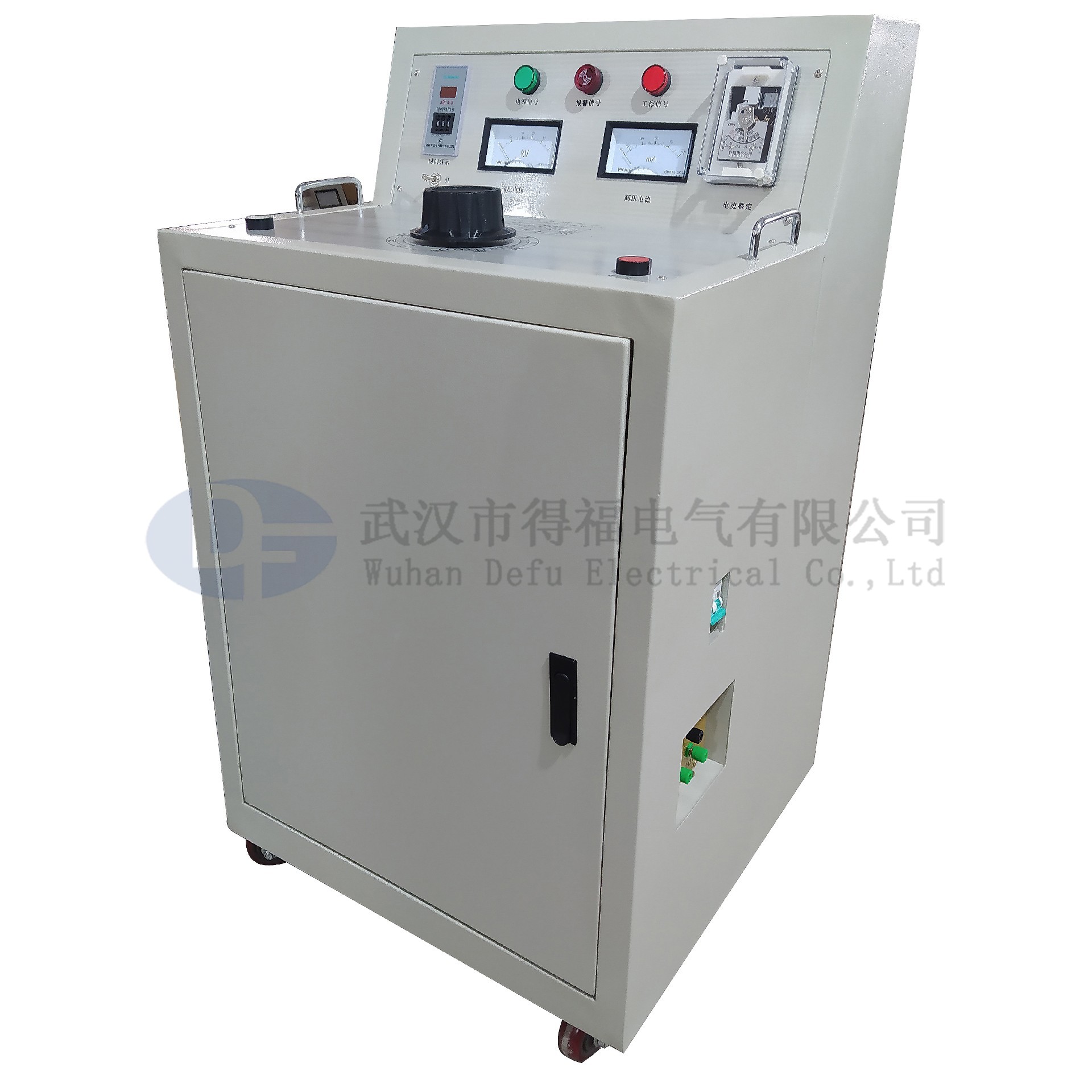

五、外形示意图

1、高压电流表    2、高压电压表   3、电源信号

4、零位信号     5、工作信号    6、报警信号

7、电源总开关    8、耐压时间设定   9、计时开关

10、调压器手柄    11、启动按钮   12、停止按钮

13、电源输入220V    14、高压输出端   15、接地端

16、低压保护电流设定

六、使用方法

1、电源线接入220V交流电源，将耐压台右侧总电源开关合上，耐压台通电。此时电源信号灯（绿灯）亮，零位信号灯（绿灯）也亮如零位信号灯不亮，请将调压器逆时针旋转回至零位。

2、按一下“启动”按钮，此时工作信号灯（红灯）亮，顺时针慢慢旋转调压器手轮升压，同时应密切注视高压电压表，升至所需电压值时停止旋转手轮，拨动计时开关，时间继电器启动（预先设置好的耐压时间）。试验时间到时，耐压试验台上报警灯闪亮并发出报警声，同时应迅速将调压器逆时针旋转回零，并按一下“停止”按钮，接触器断电，工作信号灯灭，关断总电源开关，解除工作联线，试验完毕。

3、试验台低压过流值出厂设定为0～50A，根据试品正常试验所需的过流值整定，出厂时按额定电流值的80%整定。在升压过程中，如发生击穿短路过流时，过流继电器动作，应先切除电源，将调压器旋至零位。

4、试验过程中耐压台有高压电流、高压电压指示必须可靠接地，如接地不好，禁止使用。

七、使用注意事项

1、开箱时应检查设备外观是否完好，表计、调压器及接线是否松动。

2、长期不用，在重新使用前应用2500V兆欧表检查对地主绝缘，电阻值应≥1.5MΩ。

3．严格按操作程序操作，在使用前请仔细阅读说明书。

八、运输、贮存

■运输

设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。

设备在运输途中不使用木箱时，不允许堆码排放。运输设备途中，面板应朝上。

■贮存

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。

设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。

九、开箱及检查

■开箱注意事项

开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了环保节能的作用。

■检查内容

开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将及时为您提供服务。

十、装箱清单

1、工频耐压台         1台

2、高压输出线      1根

3、电源线       2根

4、接地线       1根

5、产品说明书         1份

6、产品合格证/保修卡       1份

十一、售后服务

 本公司产品保修一年，终身维修，一年内产品质量出现问题，请及时与我公司联系，公司负责免费维修，超过一年，按成本收取少量费用。

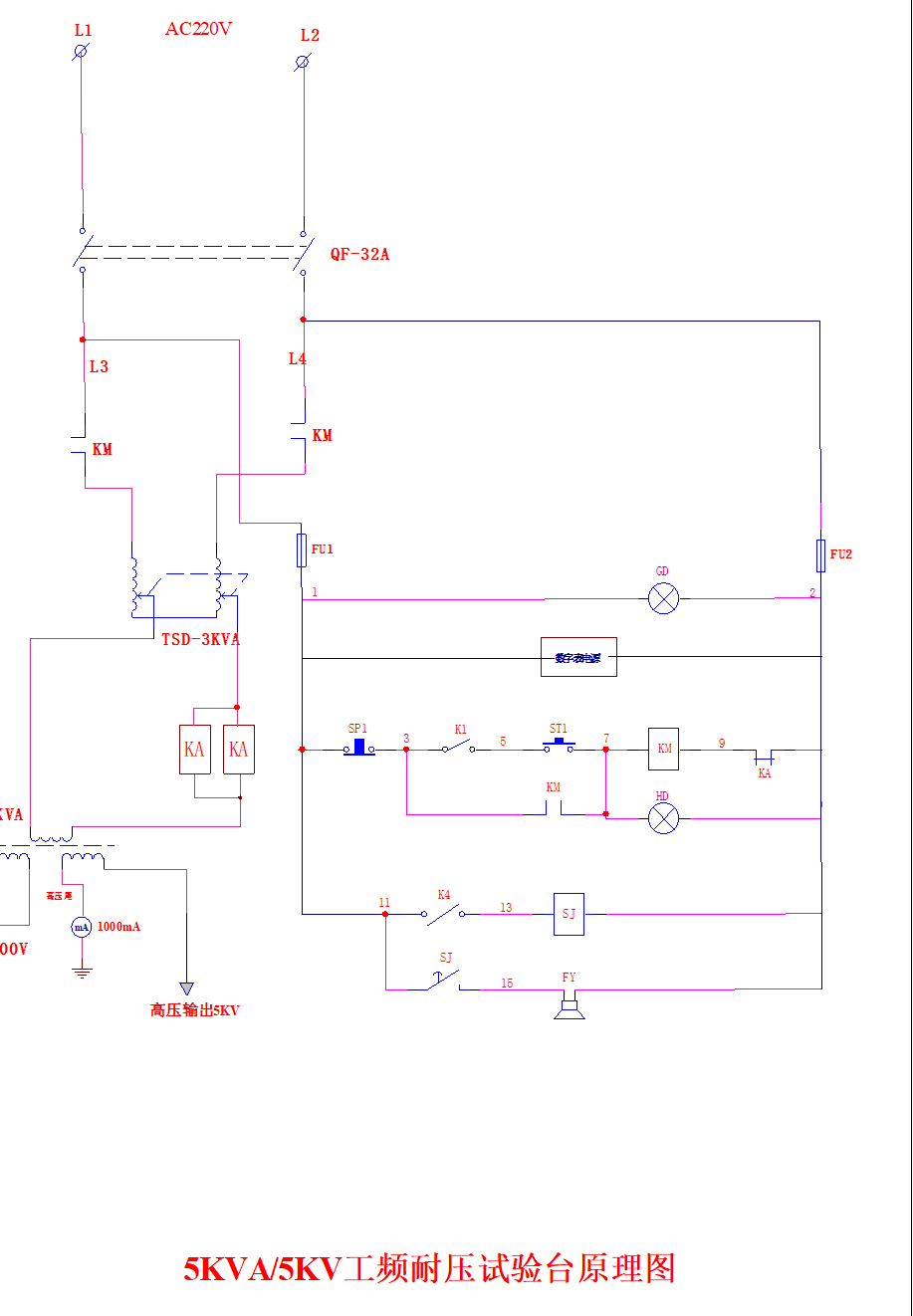

十二、原理图（附后，仅供参考）
