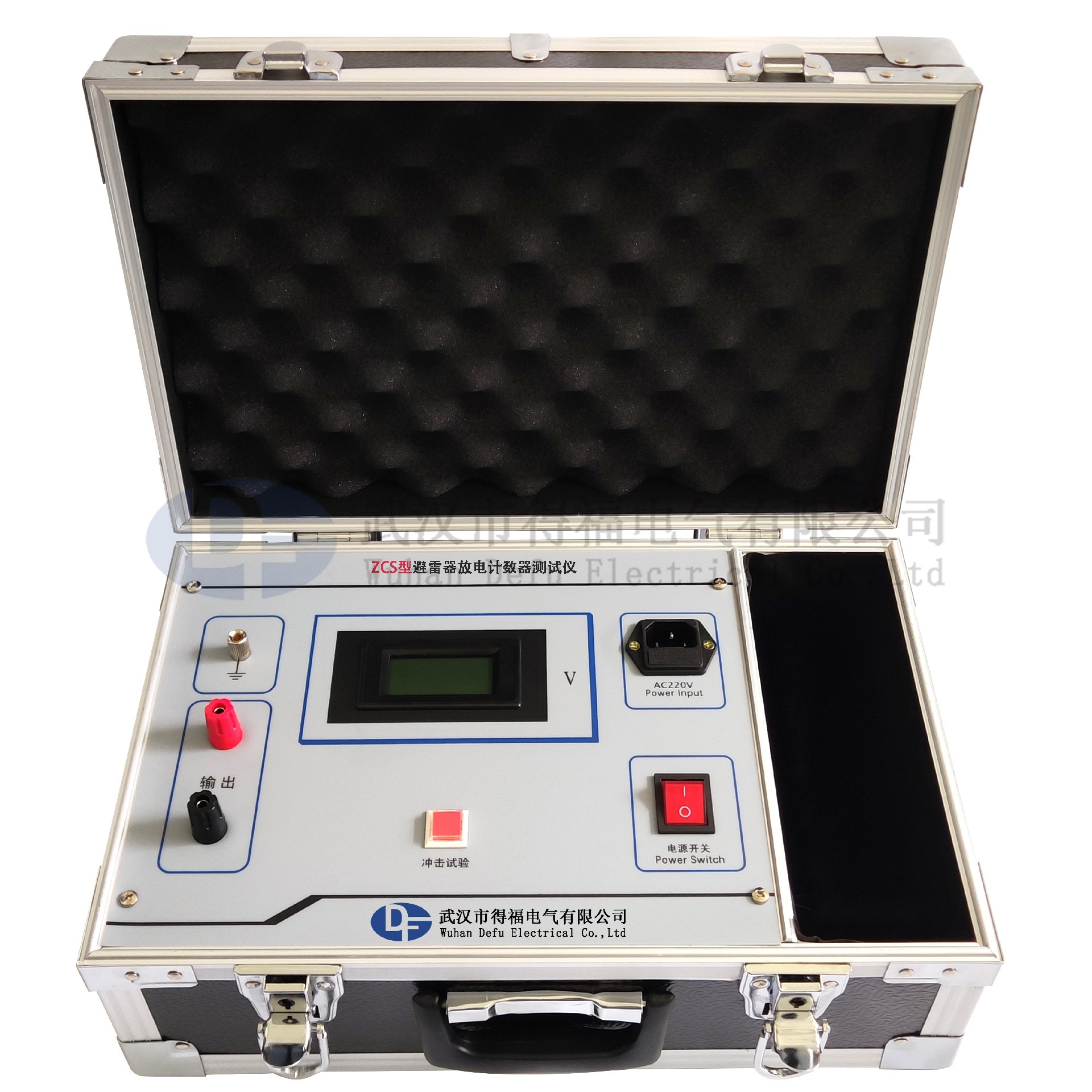

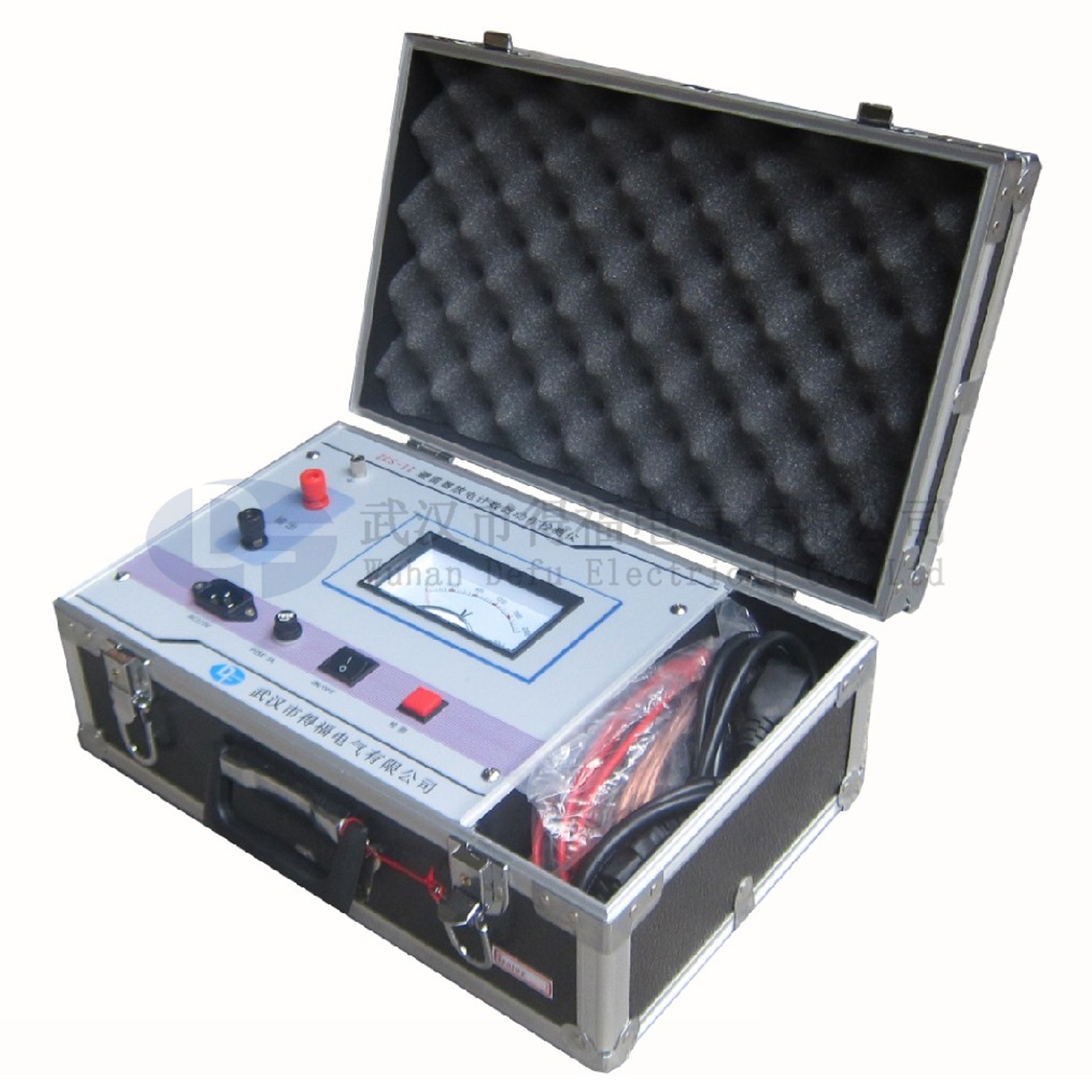

ZCS型避雷器放电计数器测试仪

一、原理

图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C                            充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（ 1200A方波），最小动作电流也为100A（8／20μs）的冲击电流。JS－8型记数器可用于6.0～ 330kV系统的避雷器，JS－8A型记数器可用于 500kV系统的避雷器。

二、动作的检查方法及计数器检测仪原理

由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。

将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

三、技术参数

    输入电压：AC220V±10%  50Hz

输出电压：0-1600V   精度：2%  （可按要求定制更高电压）

冲击电流：＞100A（8/20μS）

充电时间： ≤30S

仪器功耗： ＜30VA

电池充电：6-8小时

外观尺寸：320×240×150mm3

四、操作方法

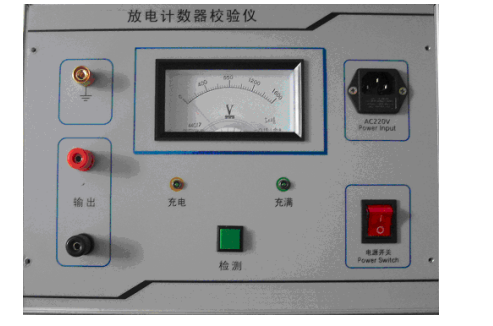

   1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。

   2. 将电源线接好后(使用直流电源时无须接电源线)，检查仪器及接线是否正确，确认无误后即可开始试验。

   3. 合上电源开关（电源灯亮），待表头指针达到600V以上后，即可开始校验。

   4. 按下核验键，输出电压立即下降，此时可观察计数器的动作

 情况。

5. 如需多次试验，可待输出电压达600V以上时，再按校验键，并观察计数器的动作情况。

6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。

7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。

五、注意事项

1. 拆除接线时，若输出电压没有回零，操作人员不能碰测试线
非绝缘部分，以免造成人身事故。

2.仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。

3.在直流测试过程中，发现电压表指针上升很慢而且达不到1600V，应停止使用直流电源，改用交流电源测试并充电。

4.仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止。

六、装箱清单

1. 主机:         1 台

2. 电源线:       1 根

3. 测试线：      2 根；

4. 说明书：      1 份;

5. 合格证:       1 份;

七、售后服务

 本公司产品保修一年，终身维修，一年内产品质量出现问题，请及时与我公司联系，公司负责免费维修，超过一年，按成本收取少量费用。
